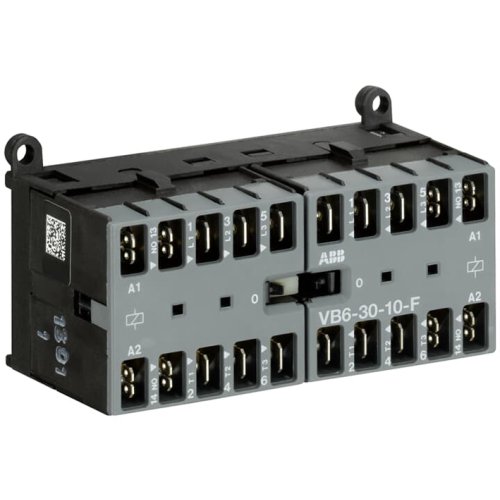

ABB Componenten Mini omkeermagneetsch. 4kW 400Vac 3polig spoelcode (8..0) Hulpcontact
Artikelnummer: 20127543
Artikelnummer fabrikant: GJL1211903R8100
EAN Code: 4013614153174
ABB Componenten, Magneetschakelaar / B mini, VB 6-30-10-F / 220...240V 40-450Hz, Mini omkeermagneetsch. 4kW 400Vac 3polig spoelcode (8..0) Hulpcontact , 96,2, Omkeer magneetschakelaar, 57,5, 46,7, AC, IP20, Vlaksteekaansluiting, 690.000 - 690.000, 690.000 - 690.000, 2.500 - 2.500, AC
De VB6-30-10-F mini omkeermagneetschakelaar is ontworpen voor het betrouwbaar schakelen en omkeren van driefasenmotoren tot 4 kW (AC-3) bij 400 Vac. Dankzij het compacte B mini-formaat past hij moeiteloos in krappe besturingskasten en is hij geschikt voor toepassingen in woningbouw, utiliteit en industrie.Hij biedt een 3-polige hoofdschakeling met 1 NO-hulpcontact voor eenvoudige signaal- of besturingsfuncties, een stille spoel voor geluidsarme panelen en een duidelijke schakelstandindicatie voor snelle statuscontrole. De platte pen-aansluiting versnelt bekabeling en vermindert kans op fouten, terwijl de normale mechanische vergrendeling een veilige en consistente omkeerfunctie waarborgt. Rail- of wandmontage is geïntegreerd, wat flexibiliteit in de opbouw geeft. Uitvoering: type VB 6-30-10-F / 220…240 V, 40–450 Hz, binnen de serie Magneetschakelaar / B mini.
| Beschermingsgraad (IP) | IP20 |
| Breedte | 96,2 |
| Hoogte | 57,5 |
| Diepte | 46,7 |
| Beschermingsgraad (NEMA) | 1 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij DC | 2.500 - 2.500 |
| Type stuurspanning | AC |
| Nom. stuurspanning Us bij AC 50HZ | 220.000 - 240.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 220.000 - 240.000 V |
| Nom. stuurspanning Us bij DC | 0.000 - 0.000 V |
| Functie | Omkeer magneetschakelaar |
| Draagrailmontage mogelijk | Ja |
| Spanningstype van de bedrijfsspanning | AC |
| Nom. vermogen bij AC-3, 400 V | 4 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 9 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 6 |
| Aansluitwijze hoofdstroomcircuit | Vlaksteekaansluiting |
| Uitvoering elektrische aansluiting voor hulp- en stuurstroomcircuit | Overig |
| Nom. vermogen NEMA | 1,491 kW |
| Model | Magneetschakelaar / B mini |
