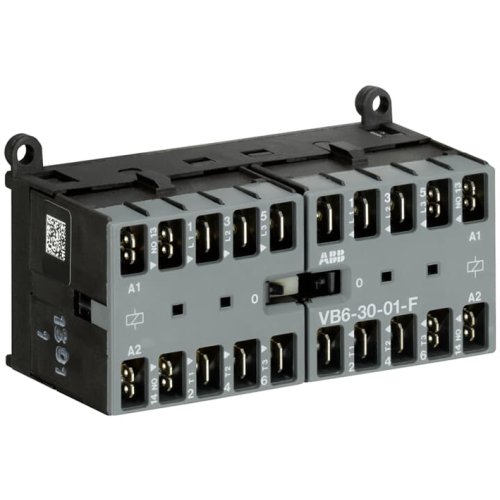

ABB Componenten Mini omkeermagneetsch. 4kW 400Vac 3polig spoelcode (8..0) Hulpcontact
Artikelnummer: 20127542
Artikelnummer fabrikant: GJL1211903R8010
EAN Code: 4013614153181
ABB Componenten, Magneetschakelaar / B mini, VB 6-30-01-F / 220...240V 40-450Hz, Mini omkeermagneetsch. 4kW 400Vac 3polig spoelcode (8..0) Hulpcontact , 96,2, Omkeer magneetschakelaar, 57,5, 46,7, AC, IP20, Vlaksteekaansluiting, 690.000 - 690.000, 690.000 - 690.000, 2.500 - 2.500, AC
De VB6-30-01-F is een mini omkeermagneetschakelaar voor het veilig en betrouwbaar sturen en omkeren van driefasenmotoren tot 4 kW (AC-3) bij 400 Vac. Dankzij het compacte B mini-formaat past hij moeiteloos in krappe besturingskasten en toepassingen in woongebouwen, utiliteit en industrie.Deze 3-polige magneetschakelaar heeft een 1NC-hulpcontact, vlakstekkeraansluitingen voor snelle, nette bekabeling en een normale mechanische vergrendeling die tegensturen voorkomt. De stille spoel met 220…240 V, 40–450 Hz verhoogt het comfort in geluidsgevoelige omgevingen. De duidelijke schakelstandindicatie versnelt diagnose en onderhoud, terwijl de geïntegreerde mogelijkheid voor rail- of wandmontage flexibiliteit in opbouw biedt. Kort gezegd: compact, stil en robuust – optimaal waar ruimte schaars is en betrouwbaarheid telt.
| Beschermingsgraad (IP) | IP20 |
| Breedte | 96,2 |
| Hoogte | 57,5 |
| Diepte | 46,7 |
| Beschermingsgraad (NEMA) | 1 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij DC | 2.500 - 2.500 |
| Type stuurspanning | AC |
| Nom. stuurspanning Us bij AC 50HZ | 220.000 - 240.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 220.000 - 240.000 V |
| Nom. stuurspanning Us bij DC | 0.000 - 0.000 V |
| Functie | Omkeer magneetschakelaar |
| Draagrailmontage mogelijk | Ja |
| Spanningstype van de bedrijfsspanning | AC |
| Nom. vermogen bij AC-3, 400 V | 4 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 9 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 6 |
| Aansluitwijze hoofdstroomcircuit | Vlaksteekaansluiting |
| Uitvoering elektrische aansluiting voor hulp- en stuurstroomcircuit | Overig |
| Nom. vermogen NEMA | 1,491 kW |
| Model | Magneetschakelaar / B mini |
