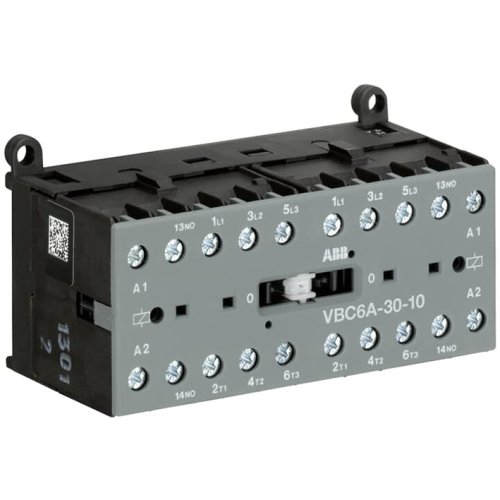

ABB Componenten Mini omkeermagneetsch. 4kW 400Vac 3polig spoelcode (0..1) Hulpcontact
Artikelnummer: 20127607
Artikelnummer fabrikant: GJL1213911R0101
EAN Code: 4013614053856
ABB Componenten, Magneetschakelaar / B mini, VBC 6A-30-10 / 24VDC, Mini omkeermagneetsch. 4kW 400Vac 3polig spoelcode (0..1) Hulpcontact , 96,2, Omkeer magneetschakelaar, 57,5, 46,7, DC, IP20, Schroefaansluiting, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, 2.500 - 2.500, DC
De VBC6A-30-10 mini omkeermagneetschakelaar (24 VDC) uit de Magneetschakelaar / B mini serie is ontworpen voor het betrouwbaar schakelen en omkeren van driefasen-motoren tot 4 kW (AC-3) bij 400 Vac. Dankzij het compacte formaat past hij moeiteloos in krappe besturingskasten, met 3-polige hoofdcontacten en één hulpcontact (1NO) voor signaal- of besturingsfuncties.Hij onderscheidt zich door een fluisterstille, bromvrije spoel voor stille panelen, een mechanische vergrendeling met safety blocking om gelijktijdige aansturing te voorkomen, en een duidelijke schakelstandindicatie voor snelle diagnose. Schroefklemmen zorgen voor een zekere, snelle bekabeling. De geïntegreerde mogelijkheid voor DIN-rail- of wandmontage versnelt installatie en onderhoud. Ideaal in woon-, utiliteits- en industriële toepassingen waar betrouwbaarheid en ruimte-efficiëntie belangrijk zijn, en waar frequent starten en omkeren dagelijkse kost is.
| Beschermingsgraad (IP) | IP20 |
| Breedte | 96,2 |
| Hoogte | 57,5 |
| Diepte | 46,7 |
| Beschermingsgraad (NEMA) | 1 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij DC | 2.500 - 2.500 |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij AC 50HZ | 0.000 - 0.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 0.000 - 0.000 V |
| Nom. stuurspanning Us bij DC | 24.000 - 24.000 V |
| Functie | Omkeer magneetschakelaar |
| Draagrailmontage mogelijk | Ja |
| Spanningstype van de bedrijfsspanning | DC |
| Nom. vermogen bij AC-3, 400 V | 4 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 9 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 6 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Uitvoering elektrische aansluiting voor hulp- en stuurstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 1,491 kW |
| Model | Magneetschakelaar / B mini |
