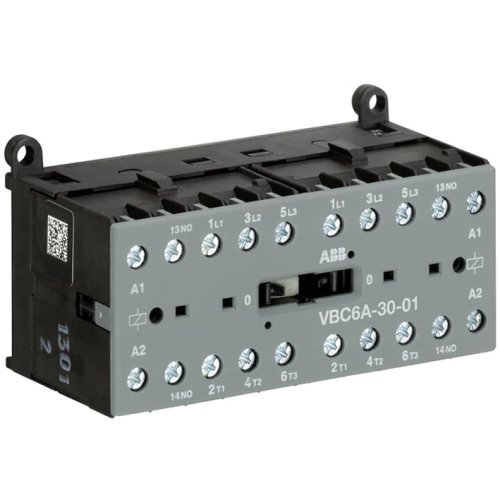

ABB Componenten Mini omkeermagneetsch. 4kW 400Vac 3polig spoelcode (0..1) Hulpcontact
Artikelnummer: 20127606
Artikelnummer fabrikant: GJL1213911R0011
EAN Code: 4013614131424
ABB Componenten, Magneetschakelaar / B mini, VBC 6A-30-01 / 24VDC, Mini omkeermagneetsch. 4kW 400Vac 3polig spoelcode (0..1) Hulpcontact , 96,2, Omkeer magneetschakelaar, 57,5, 46,7, DC, IP20, Schroefaansluiting, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, 2.500 - 2.500, DC
De VBC 6A-30-01 / 24VDC uit de Magneetschakelaar / B mini-serie is een compacte mini omkeer-magneetschakelaar voor het schakelen en omkeren van driefase-motoren tot 4 kW (AC-3). Geschikt voor toepassingen in woongebouwen, utiliteit en industrie waar betrouwbaarheid en paneelruimte cruciaal zijn.Het 3-polige ontwerp met 1 hulpcontact (1NC) combineert schroefaansluitingen, mechanische vergrendeling en veiligheidsblokkering voor foutloze omkeerfuncties. De geluidsarme, bromvrije spoel zorgt voor stille besturing, terwijl de duidelijke schakelstandaanduiding direct zicht op de status geeft. Dankzij rail- of wandmontage blijft de inbouw flexibel en snel. Het compacte formaat vermindert kastruimte, de robuuste opbouw levert consistente schakeling en de intuïtieve aansluiting versnelt de bekabeling—voor hogere bedrijfszekerheid en minder ongeplande stilstand.
| Beschermingsgraad (IP) | IP20 |
| Breedte | 96,2 |
| Hoogte | 57,5 |
| Diepte | 46,7 |
| Beschermingsgraad (NEMA) | 1 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij DC | 2.500 - 2.500 |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij AC 50HZ | 0.000 - 0.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 0.000 - 0.000 V |
| Nom. stuurspanning Us bij DC | 24.000 - 24.000 V |
| Functie | Omkeer magneetschakelaar |
| Draagrailmontage mogelijk | Ja |
| Spanningstype van de bedrijfsspanning | DC |
| Nom. vermogen bij AC-3, 400 V | 4 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 9 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 6 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Uitvoering elektrische aansluiting voor hulp- en stuurstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 1,491 kW |
| Model | Magneetschakelaar / B mini |
