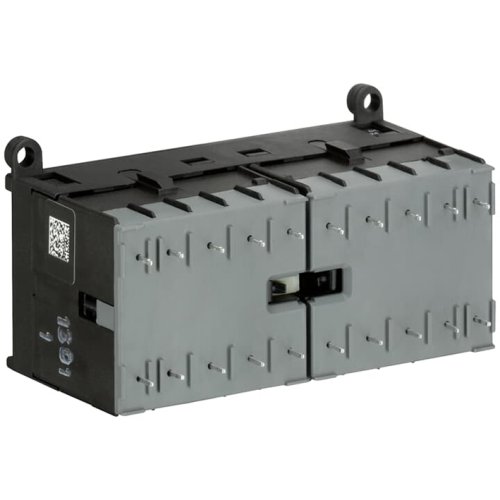

ABB Componenten Mini omkeermagneetsch. 4kW 400Vac 3polig spoelcode (0..1) Hulpcontact
Artikelnummer: 20127603
Artikelnummer fabrikant: GJL1213909R0011
EAN Code: 4013614053795
ABB Componenten, Magneetschakelaar / B mini, VBC 6-30-01-P / 24V 40-450HZ, Mini omkeermagneetsch. 4kW 400Vac 3polig spoelcode (0..1) Hulpcontact , 96,2, Omkeer magneetschakelaar, 57,5, 47,7, DC, IP20, Printplaataansluiting, 690.000 - 690.000, 690.000 - 690.000, 2.500 - 2.500, DC
De VBC6-30-01-P mini omkeermagneetschakelaar is ontwikkeld voor het betrouwbaar schakelen en omkeren van driefase-motoren tot 4 kW (AC-3) bij 400 Vac, in woningbouw, utiliteit en industriële toepassingen. Dankzij het compacte B mini-formaat past hij moeiteloos in krappe schakelkasten en panelen.Belangrijke voordelen: hij is 3-polig, voorzien van 1 hulpcontact (1NC) en een normale mechanische vergrendeling voor veilige richtingsomkering zonder gelijktijdige inschakeling. De spoel werkt op 24 V met een breed frequentiebereik (40–450 Hz) en schakelt stil en bromvrij, ideaal voor geluidskritische omgevingen. Solderpinnen (printuitvoering) maken directe printmontage mogelijk, terwijl de geïntegreerde mogelijkheid voor railmontage extra flexibiliteit biedt. Een duidelijke schakelstandindicatie ondersteunt snelle diagnose en onderhoud. Kies voor compacte betrouwbaarheid en strakke besturingsoplossingen met de VBC6-30-01-P.
| Beschermingsgraad (IP) | IP20 |
| Breedte | 96,2 |
| Hoogte | 57,5 |
| Diepte | 47,7 |
| Beschermingsgraad (NEMA) | 1 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij DC | 2.500 - 2.500 |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 24.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 24.000 - 24.000 V |
| Nom. stuurspanning Us bij DC | 24.000 - 24.000 V |
| Functie | Omkeer magneetschakelaar |
| Draagrailmontage mogelijk | Ja |
| Spanningstype van de bedrijfsspanning | DC |
| Nom. vermogen bij AC-3, 400 V | 4 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 9 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 6 |
| Aansluitwijze hoofdstroomcircuit | Printplaataansluiting |
| Uitvoering elektrische aansluiting voor hulp- en stuurstroomcircuit | Overig |
| Nom. vermogen NEMA | 1,491 kW |
| Model | Magneetschakelaar / B mini |
