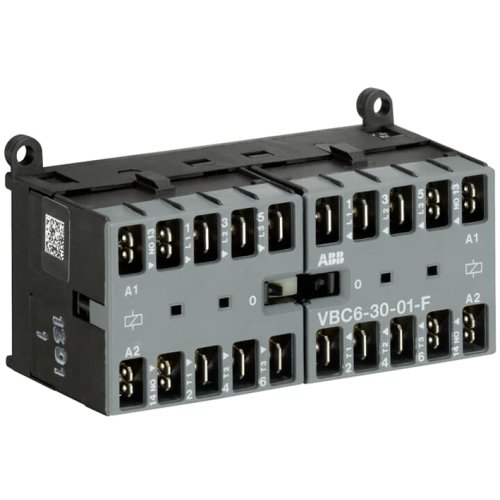

ABB Componenten Mini omkeermagneetsch. 4kW 400Vac 3polig spoelcode (0..1) Hulpcontact
Artikelnummer: 20127602
Artikelnummer fabrikant: GJL1213903R0011
EAN Code: 4013614053740
ABB Componenten, Magneetschakelaar / B mini, VBC 6-30-01-F / 24VDC, Mini omkeermagneetsch. 4kW 400Vac 3polig spoelcode (0..1) Hulpcontact , 96,2, Omkeer magneetschakelaar, 57,5, 46,7, DC, IP20, Vlaksteekaansluiting, 690.000 - 690.000, 690.000 - 690.000, 2.500 - 2.500, DC
De VBC6-30-01-F mini omkeermagneetschakelaar is ontworpen voor het betrouwbaar schakelen en omkeren van driefasen motoren tot 4 kW (AC-3) bij 400 V. Dankzij het compacte B mini-formaat past hij moeiteloos in krappe besturingskasten en is hij inzetbaar in woningbouw, utiliteit en industriële toepassingen.Het toestel biedt een 3-polige hoofdschakeling, een 1NC hulpcontact en Faston vlakstekaansluitingen voor snelle, foutarme bekabeling. De mechanische vergrendeling voorkomt tegengestelde aansturing en verhoogt de bedrijfszekerheid. De stil- en bromvrije 24 VDC-spoel minimaliseert geluidsbelasting, terwijl de duidelijke schakelstandindicatie directe statuscontrole geeft. Montage is flexibel: direct op DIN-rail of wand. Zo combineert de VBC6-30-01-F ruimtebesparing met stille werking, veilige omschakeling en snelle installatie in elke besturingskast.
| Beschermingsgraad (IP) | IP20 |
| Breedte | 96,2 |
| Hoogte | 57,5 |
| Diepte | 46,7 |
| Beschermingsgraad (NEMA) | 1 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij DC | 2.500 - 2.500 |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij AC 50HZ | 0.000 - 0.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 0.000 - 0.000 V |
| Nom. stuurspanning Us bij DC | 24.000 - 24.000 V |
| Functie | Omkeer magneetschakelaar |
| Draagrailmontage mogelijk | Ja |
| Spanningstype van de bedrijfsspanning | DC |
| Nom. vermogen bij AC-3, 400 V | 4 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 9 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 6 |
| Aansluitwijze hoofdstroomcircuit | Vlaksteekaansluiting |
| Uitvoering elektrische aansluiting voor hulp- en stuurstroomcircuit | Overig |
| Nom. vermogen NEMA | 1,491 kW |
| Model | Magneetschakelaar / B mini |
