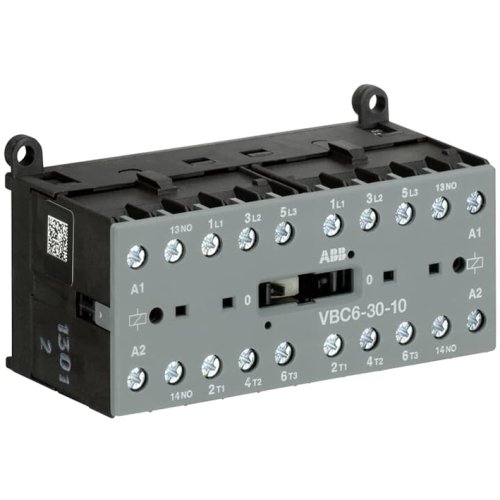

ABB Componenten Mini omkeermagneetsch. 4kW 400Vac 3polig spoelcode (0..1) Hulpcontact
Artikelnummer: 20127600
Artikelnummer fabrikant: GJL1213901R0101
EAN Code: 4013614053696
ABB Componenten, Magneetschakelaar / B mini, VBC 6-30-10 / 24VDC, Mini omkeermagneetsch. 4kW 400Vac 3polig spoelcode (0..1) Hulpcontact , 96,2, Omkeer magneetschakelaar, 57,5, 46,7, DC, IP20, Schroefaansluiting, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, 2.500 - 2.500, DC
VBC6-30-10 mini omkeermagneetschakelaar (24 VDC) is ontworpen voor het veilig schakelen en omkeren van driefasen motorlasten tot 4 kW (AC-3) bij 400 V. Compact en krachtig, ideaal waar betrouwbaarheid telt en de beschikbare ruimte beperkt is, in woningbouw, utiliteit en industriële toepassingen.De ingebouwde mechanische vergrendeling voorkomt tegengestelde inschakeling, terwijl de stille, bromvrije spoel storingsvrij werkt in geluidsgevoelige omgevingen. Een duidelijke schakelstandindicatie biedt direct statusoverzicht. Schroefaansluitingen versnellen de bekabeling en de keuze voor rail- of wandmontage maakt integratie in bestaande panelen eenvoudig. Het geïntegreerde 1NO-hulpcontact ondersteunt besturing en signalering; de 24 VDC spoel sluit naadloos aan op PLC-uitgangen.Resultaat: snelle installatie, hoge bedrijfszekerheid en een ruimtebesparende oplossing die onderhoud vereenvoudigt en stilstand minimaliseert — precies wat nodig is voor betrouwbare motoromkeerfuncties.
| Beschermingsgraad (IP) | IP20 |
| Breedte | 96,2 |
| Hoogte | 57,5 |
| Diepte | 46,7 |
| Beschermingsgraad (NEMA) | 1 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij DC | 2.500 - 2.500 |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij AC 50HZ | 0.000 - 0.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 0.000 - 0.000 V |
| Nom. stuurspanning Us bij DC | 24.000 - 24.000 V |
| Functie | Omkeer magneetschakelaar |
| Draagrailmontage mogelijk | Ja |
| Spanningstype van de bedrijfsspanning | DC |
| Nom. vermogen bij AC-3, 400 V | 4 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 9 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 6 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Uitvoering elektrische aansluiting voor hulp- en stuurstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 1,491 kW |
| Model | Magneetschakelaar / B mini |
