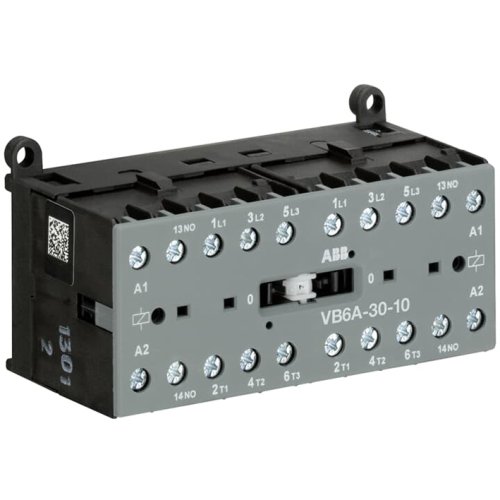

ABB Componenten Mini omkeermagneetsch. 4kW 400Vac 3polig spoelcode (0..1) Hulpcontact
Artikelnummer: 20127551
Artikelnummer fabrikant: GJL1211911R0101
EAN Code: 4013614052705
ABB Componenten, Magneetschakelaar / B mini, VB 6A-30-10 / 24V 40-450Hz, Mini omkeermagneetsch. 4kW 400Vac 3polig spoelcode (0..1) Hulpcontact , 96,2, Omkeer magneetschakelaar, 57,5, 46,7, AC, IP20, Schroefaansluiting, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, 2.500 - 2.500, AC
VB6A-30-10 mini omkeermagneetschakelaar, 24 V 40–450 Hz, is ontworpen voor betrouwbare omkeerbesturing van driefasen motoren tot 4 kW (AC‑3). Compact van formaat en geschikt voor toepassingen in woningbouw, utiliteit en industrie waar ruimte schaars is en bedrijfszekerheid telt.De Magneetschakelaar / B mini biedt een 3‑polige hoofdschakeling met 1 NO‑hulpcontact, schroefaansluitingen en een mechanische vergrendeling met veiligheidsblokkering voor foutloze richtingsomschakeling. De stille spoel vermindert geluid in besturingskasten, terwijl de duidelijke schakelstandindicatie snelle visuele controle geeft. Dankzij geïntegreerde rail- of wandmontage is inbouw flexibel en snel. Het brede spoelspanningsbereik (24 V, 40–450 Hz) ondersteunt consistente prestaties in uiteenlopende omgevingen. Een compacte, stille en robuuste keuze die stilstand helpt voorkomen en de betrouwbaarheid van motorsturing verhoogt.
| Beschermingsgraad (IP) | IP20 |
| Breedte | 96,2 |
| Hoogte | 57,5 |
| Diepte | 46,7 |
| Beschermingsgraad (NEMA) | 1 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij DC | 2.500 - 2.500 |
| Type stuurspanning | AC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 24.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 24.000 - 24.000 V |
| Nom. stuurspanning Us bij DC | 0.000 - 0.000 V |
| Functie | Omkeer magneetschakelaar |
| Draagrailmontage mogelijk | Ja |
| Spanningstype van de bedrijfsspanning | AC |
| Nom. vermogen bij AC-3, 400 V | 4 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 9 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 6 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Uitvoering elektrische aansluiting voor hulp- en stuurstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 1,491 kW |
| Model | Magneetschakelaar / B mini |
