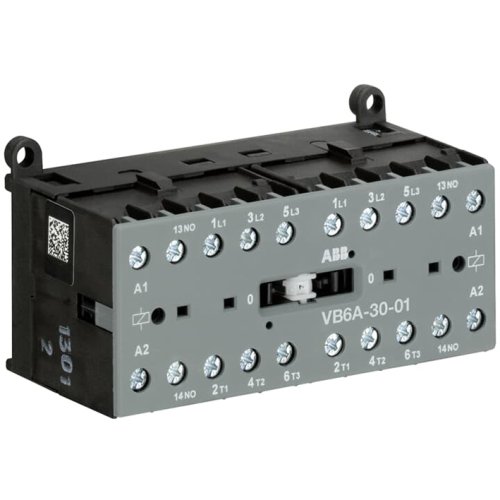

ABB Componenten Mini omkeermagneetsch. 4kW 400Vac 3polig spoelcode (0..1) Hulpcontact
Artikelnummer: 20127549
Artikelnummer fabrikant: GJL1211911R0011
EAN Code: 4013614130366
ABB Componenten, Magneetschakelaar / B mini, VB 6A-30-01 / 24V 40-450Hz, Mini omkeermagneetsch. 4kW 400Vac 3polig spoelcode (0..1) Hulpcontact , 96,2, Omkeer magneetschakelaar, 57,5, 46,7, AC, IP20, Schroefaansluiting, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, 2.500 - 2.500, AC
De VB6A-30-01 / 24V 40-450Hz is een mini omkeermagneetschakelaar uit de serie Magneetschakelaar / B mini voor de besturing van driefasenmotoren tot 4 kW (AC-3). Ideaal wanneer betrouwbaarheid cruciaal is en paneelruimte beperkt, geschikt voor toepassingen in woon-, utiliteits- en industriële omgevingen. Hij schakelt en keert de draairichting veilig en efficiënt in compacte besturingspanelen.De 3-polige uitvoering met 1 hulpcontact (1NC) biedt duidelijke terugmelding, terwijl de stille spoel zorgt voor een lage geluidsbelasting. Mechanische vergrendeling en safety blocking voorkomen gelijktijdig inschakelen en minimaliseren risico’s. Schroefaansluitingen versnellen bekabeling en zorgen voor een robuuste verbinding. De geïntegreerde standindicatie maakt statuscontrole in één oogopslag mogelijk. Dankzij de keuze voor rail- of wandmontage is de inbouw flexibel, en de 24 V spoel met breed frequentiebereik vereenvoudigt standaardisatie in het paneelontwerp.
| Beschermingsgraad (IP) | IP20 |
| Breedte | 96,2 |
| Hoogte | 57,5 |
| Diepte | 46,7 |
| Beschermingsgraad (NEMA) | 1 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij DC | 2.500 - 2.500 |
| Type stuurspanning | AC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 24.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 24.000 - 24.000 V |
| Nom. stuurspanning Us bij DC | 0.000 - 0.000 V |
| Functie | Omkeer magneetschakelaar |
| Draagrailmontage mogelijk | Ja |
| Spanningstype van de bedrijfsspanning | AC |
| Nom. vermogen bij AC-3, 400 V | 4 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 9 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 6 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Uitvoering elektrische aansluiting voor hulp- en stuurstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 1,491 kW |
| Model | Magneetschakelaar / B mini |
