ABB Componenten Mini magneetschakelaar 4 polig Spoelcode (1..6)
Artikelnummer: 20127699
Artikelnummer fabrikant: GJL1313501R1006
EAN Code: 4013614267253
ABB Componenten, Magneetschakelaar / B mini, BC 7-22-00 / 48VDC, Mini magneetschakelaar 4 polig Spoelcode (1..6), 52,5, 57,5, 46,7, Schroefaansluiting, 220.000 - 690.000, 220.000 - 690.000, DC

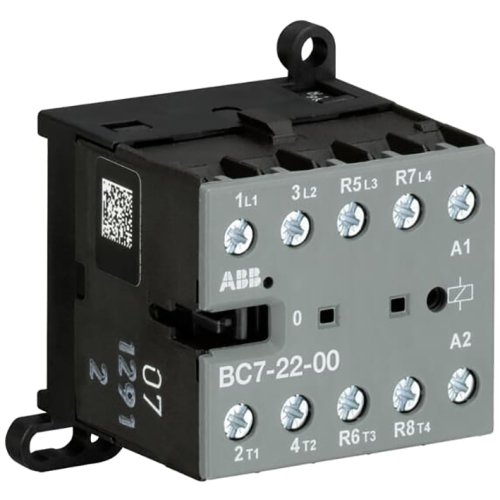

De BC7-22-00 mini magneetschakelaar met 48 V DC spoel is een compacte 4-polige schakeloplossing voor het schakelen en sturen van één- en driefasenbelastingen tot 5,5 kW (AC-3) en 20 A (AC-1), evenals voor het schakelen van besturingssignalen. Geschikt voor woningbouw, utiliteit en industriële toepassingen waar betrouwbaarheid en ruimtebesparing cruciaal zijn.Deze Magneetschakelaar / B mini onderscheidt zich door een stille, bromvrije spoel die comfort biedt in geluidsgevoelige omgevingen, een duidelijke schakelstandindicatie voor snelle visuele controle en robuuste schroefklemmen voor zekere, foutarme bedrading. De geïntegreerde mogelijkheid voor rail- of wandmontage versnelt de plaatsing en houdt panelen overzichtelijk. Het compacte ontwerp vergroot de paneeldichtheid zonder in te leveren op prestaties, zodat projecten efficiënter worden opgeleverd met consistente, voorspelbare schakelkracht.
| Breedte | 52,5 |
| Hoogte | 57,5 |
| Diepte | 46,7 |
| Bedrijfsspanning bij AC 60 Hz | 220.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 220.000 - 690.000 |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij AC 50HZ | 48.000 - 48.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 48.000 - 48.000 V |
| Nom. stuurspanning Us bij DC | 48.000 - 48.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 5,5 kW |
| Aantal hoofdcontacten als maakcontact | 2 |
| Aantal hoofdcontacten als verbreekcontact | 2 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 12 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 20 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 2,237 kW |
| Model | Magneetschakelaar / B mini |
