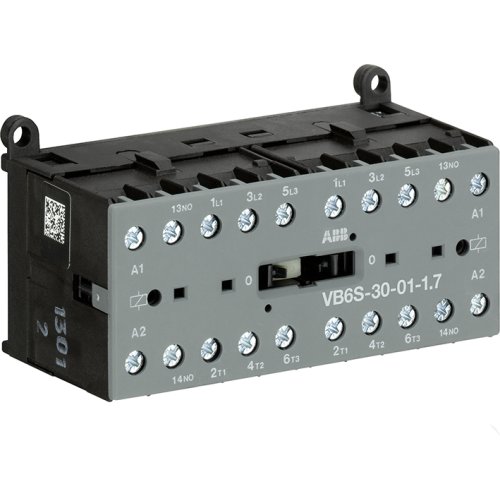

ABB Componenten Mini magneetschakelaar 1,7 w spoel vermogen
Artikelnummer: 20127605
Artikelnummer fabrikant: GJL1213909R7011
EAN Code: 4013614401442
ABB Componenten, Magneetschakelaar / B mini, VB6S-30-01-P-1.7 +24VDC, Mini magneetschakelaar 1,7 w spoel vermogen, 96,2, Omkeer magneetschakelaar, 57,5, 47,7, AC, IP20, Printplaataansluiting, 690.000 - 690.000, 690.000 - 690.000, 2.500 - 2.500, DC
VB6S-30-01-P-1.7 +24VDC is een compacte omkeermagneetschakelaar uit de Magneetschakelaar / B mini serie voor het schakelen en omkeren van driefasenmotoren tot 4 kW (AC-3). Ideaal in krappe besturingskasten in woon-, utilitaire en industriële toepassingen waar betrouwbaarheid cruciaal is. Dankzij het lage spoelvermogen van slechts 1,7 W kan hij rechtstreeks door een PLC worden aangestuurd.De stille, bromvrije spoel verhoogt comfort en meetnauwkeurigheid, terwijl de geïntegreerde beschermingsschakeling met diodes en overspanningsbeveiliging de elektronica ontziet. De ingebouwde overspanningsonderdrukker bespaart ruimte, bedrading en kosten doordat een extern component overbodig is. Een normale mechanische vergrendeling zorgt voor veilig omkeren; een duidelijke schakelstandindicatie versnelt diagnose. Met 3 hoofdpolen, 1 hulpcontact, soldeerpennen en opties voor rail- of wandmontage biedt dit compacte VB6S-type maximale functionaliteit op minimale ruimte.
| Beschermingsgraad (IP) | IP20 |
| Breedte | 96,2 |
| Hoogte | 57,5 |
| Diepte | 47,7 |
| Beschermingsgraad (NEMA) | 1 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij DC | 2.500 - 2.500 |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij DC | 24.000 - 24.000 V |
| Functie | Omkeer magneetschakelaar |
| Draagrailmontage mogelijk | Ja |
| Spanningstype van de bedrijfsspanning | AC |
| Nom. vermogen bij AC-3, 400 V | 4 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 9 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 6 |
| Aansluitwijze hoofdstroomcircuit | Printplaataansluiting |
| Uitvoering elektrische aansluiting voor hulp- en stuurstroomcircuit | Overig |
| Nom. vermogen NEMA | 1,491 kW |
| Model | Magneetschakelaar / B mini |
