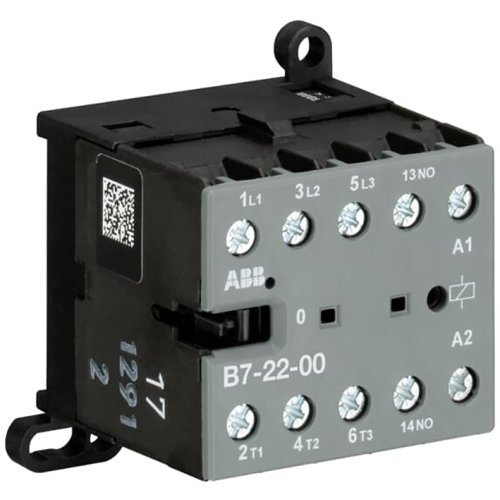

ABB Componenten Mini magneetsch. 5,5kW Aux. contact 2NO+2NC
Artikelnummer: 20127641
Artikelnummer fabrikant: GJL1311501R8000
EAN Code: 4013614289019
ABB Componenten, Magneetschakelaar / B mini, B7-22-00-80, Mini magneetsch. 5,5kW Aux. contact 2NO+2NC, 52,5, 57,5, 46,7, Schroefaansluiting, 220.000 - 690.000, 220.000 - 690.000, AC
De B7-22-00-80 mini magneetschakelaar uit de Magneetschakelaar / B mini serie is ontworpen voor betrouwbare schakeling waar de beschikbare ruimte beperkt is. Geschikt voor woningbouw, utiliteit en industriële omgevingen, met controle van enkel‑ of driefasenlasten tot 5,5 kW (AC-3) en 20 A (AC-1), of voor het schakelen van besturingssignalen.Het compacte, 4-polige ontwerp met schroefaansluitingen zorgt voor snelle en zekere bekabeling. De stille spoel minimaliseert geluid in kasten en ruimten, terwijl de duidelijke schakelstandindicatie directe statusfeedback biedt. Met geïntegreerde mogelijkheden voor rail- of wandmontage past het naadloos in uiteenlopende paneelopstellingen. De standaard aanwezige 2NO+2NC hulpcontacten vergroten de flexibiliteit in stuurcircuits. Resultaat: ruimtebesparing, vlotte installatie en consistente prestaties, dag in dag uit. Perfect wanneer betrouwbaarheid en overzichtelijke montageprioriteit hebben.
| Breedte | 52,5 |
| Hoogte | 57,5 |
| Diepte | 46,7 |
| Bedrijfsspanning bij AC 60 Hz | 220.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 220.000 - 690.000 |
| Type stuurspanning | AC |
| Nom. stuurspanning Us bij AC 50HZ | 220.000 - 240.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 220.000 - 240.000 V |
| Nom. stuurspanning Us bij DC | 220.000 - 240.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 5,5 kW |
| Aantal hoofdcontacten als maakcontact | 2 |
| Aantal hoofdcontacten als verbreekcontact | 2 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 12 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 20 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 2,237 kW |
| Model | Magneetschakelaar / B mini |
