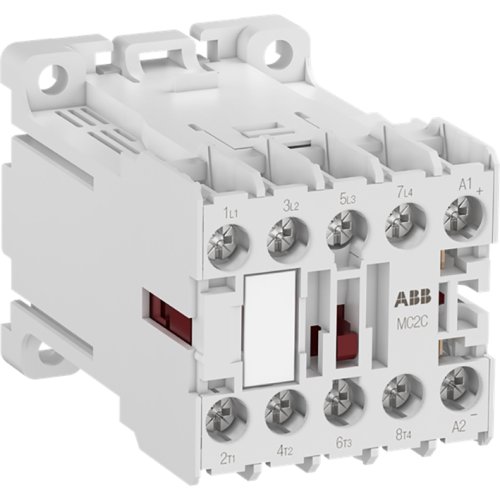

ABB Componenten Mini magneetsch. 5,5kW 400Vac 4polig Spoel 110Vdc +/-30%
Artikelnummer: 20091662
Artikelnummer fabrikant: 1SAL101963R9902
EAN Code: 4013614545290
ABB Componenten, Magneetschakelaar / M mini, MC2C400ATWJ, Mini magneetsch. 5,5kW 400Vac 4polig Spoel 110Vdc +/-30%, Schroefaansluiting, 440.000 - 690.000, 440.000 - 690.000, DC
De MC2C400ATWJ uit de Magneetschakelaar / M mini serie is een compacte 4-polige oplossing voor het schakelen en besturen van enkel- en driefase belastingen in woon-, utiliteits- en industriële omgevingen. Ideaal waar weinig ruimte is, met betrouwbare prestaties tot 5,5 kW (AC-3) en 20 A/690 V (AC-1), of voor het schakelen van besturingssignalen.Deze mini magneetschakelaar combineert snel en zeker bekabelen via schroefaansluitingen met flexibele montage op wand of DIN-rail. De 110 V DC-spoel met ±30% werkgebied biedt hoge bedrijfszekerheid bij spanningsschommelingen, wat stilstand en servicebezoeken beperkt. Het dimension-optimized ontwerp verkleint de paneelvoetprint, terwijl 4-polige veelzijdigheid de inzetbaarheid vergroot in uiteenlopende toepassingen. Kies MC2C400ATWJ voor compacte kracht, stabiliteit en eenvoudige integratie.
| Breedte | 45 |
| Hoogte | 48 |
| Diepte | 68 |
| Bedrijfsspanning bij AC 60 Hz | 440.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 440.000 - 690.000 |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij AC 50HZ | 110.000 - 110.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 110.000 - 110.000 V |
| Nom. stuurspanning Us bij DC | 110.000 - 110.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 5,5 kW |
| Aantal hoofdcontacten als maakcontact | 4 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 12 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 20 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. bedrijfsstroom Ie bij AC-4, 400 V | 9 A |
| Nom. vermogen bij AC-4, 400 V | 4 kW |
| Nom. vermogen NEMA | 2,237 kW |
| Model | Magneetschakelaar / M mini |
