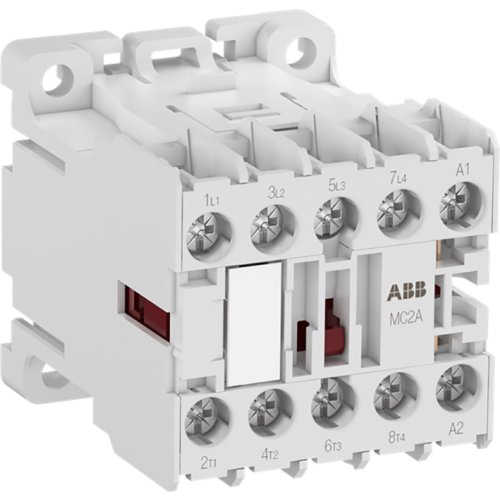

ABB Componenten Mini magneetsch. 5,5kW 400Vac 4polig
Artikelnummer: 20091802
Artikelnummer fabrikant: 1SAL116177R9902
EAN Code: 4013614544378
ABB Componenten, Magneetschakelaar / M mini, MC2A400ATN, Mini magneetsch. 5,5kW 400Vac 4polig, Schroefaansluiting, 440.000 - 690.000, 440.000 - 690.000, AC
De MC2A400ATN uit de Magneetschakelaar / M mini serie is een compacte 4-polige mini-magneetschakelaar voor het schakelen en sturen van één- of driefasige belastingen tot 5,5 kW (AC-3) en 20 A / 690 V (AC-1), evenals besturingssignalen. Toepasbaar in woongebouwen, utiliteit en industriële omgevingen, waar prestaties gevraagd worden en de beschikbare ruimte beperkt is.Dankzij het dimensioneel geoptimaliseerde ontwerp bespaart de MC2A400ATN kostbare paneelruimte zonder in te leveren op betrouwbaarheid. Schroefaansluitingen zorgen voor een stevige, snelle bekabeling en verminderen stilstand bij montage of vervanging. De 4-polige configuratie biedt flexibele schakelmogelijkheden, terwijl wand- of railmontage (DIN) de inbouw eenvoudig maakt in uiteenlopende kasten en systemen. Als onderdeel van de MC2 klasse combineert dit toestel compacte bouw met hoge schakelkracht, voor consistente prestaties in dagelijkse bedrijfsvoering.
| Breedte | 45 |
| Hoogte | 48 |
| Diepte | 56 |
| Bedrijfsspanning bij AC 60 Hz | 440.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 440.000 - 690.000 |
| Type stuurspanning | AC |
| Nom. stuurspanning Us bij AC 50HZ | 220.000 - 240.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 240.000 - 277.000 V |
| Nom. stuurspanning Us bij DC | 220.000 - 277.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 5,5 kW |
| Aantal hoofdcontacten als maakcontact | 4 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 12 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 20 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. bedrijfsstroom Ie bij AC-4, 400 V | 9 A |
| Nom. vermogen bij AC-4, 400 V | 4 kW |
| Nom. vermogen NEMA | 2,237 kW |
| Model | Magneetschakelaar / M mini |
