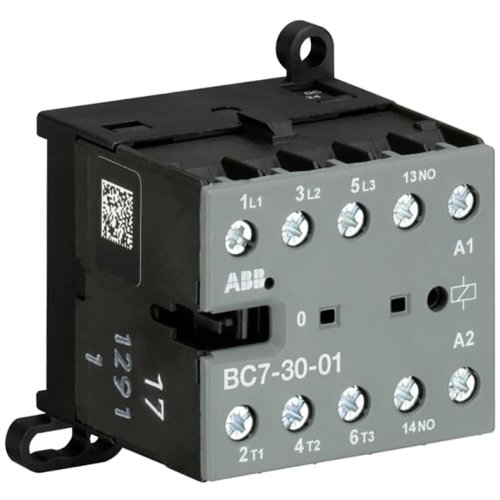

ABB Componenten Mini magneetsch. 5,5kW 400Vac 3polig spoelcode (8..1) Hulpcontact 1NC
Artikelnummer: 20127676
Artikelnummer fabrikant: GJL1313001R8011
EAN Code: 4013614157271
ABB Componenten, Magneetschakelaar / B mini, BC 7-30-01 / 1,4 / 24 VDC, Mini magneetsch. 5,5kW 400Vac 3polig spoelcode (8..1) Hulpcontact 1NC, 52,5, 57,5, 46,7, Schroefaansluiting, 220.000 - 690.000, 220.000 - 690.000, DC
De BC7-30-01 mini magneetschakelaar uit de B mini serie is ontworpen voor het schakelen en sturen van enkel- en driefasige lasten tot 5,5 kW (AC-3) en 20 A (AC-1), evenals voor het schakelen van besturingssignalen. Compact en 3-polig, met 1 hulpcontact (1NC) en schroefaansluitingen, past hij moeiteloos in krappe bouwruimtes in woon-, utiliteits- en industriële omgevingen.De lage spoelopname (24 VDC) maakt directe aansturing via een PLC mogelijk, wat bekabeling en tussencomponenten bespaart. De geruisloze, bromvrije spoel verhoogt comfort en betrouwbaarheid in geluidsgevoelige toepassingen. Een duidelijke schakelstandaanduiding versnelt inspecties en onderhoud. Dankzij geïntegreerde rail- of wandmontage is installatie flexibel en snel. Het compacte ontwerp levert maximale prestaties op minimale ruimte, terwijl de robuuste bouw staat voor langdurige, stabiele schakeling wanneer betrouwbaarheid cruciaal is.
| Breedte | 52,5 |
| Hoogte | 57,5 |
| Diepte | 46,7 |
| Bedrijfsspanning bij AC 60 Hz | 220.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 220.000 - 690.000 |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 24.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 24.000 - 24.000 V |
| Nom. stuurspanning Us bij DC | 24.000 - 24.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 5,5 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 12 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 20 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 2,237 kW |
| Model | Magneetschakelaar / B mini |
