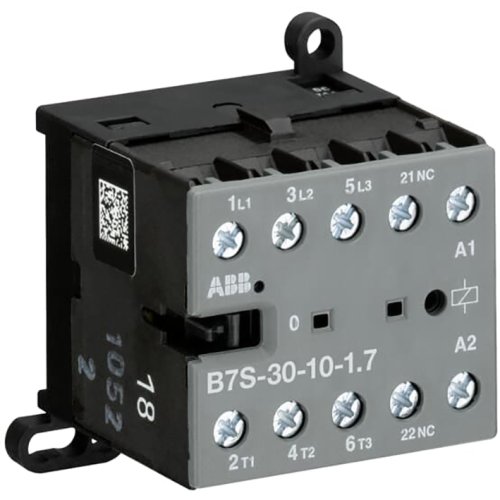

ABB Componenten Mini magneetsch. 5,5kW 400Vac 3polig spoelcode (7..1) Hulpcontact 1NO
Artikelnummer: 20127674
Artikelnummer fabrikant: GJL1313001R7101
EAN Code: 4013614189845
ABB Componenten, Magneetschakelaar / B mini, B 7S-30-10 / 1.7W / 24VDC, Mini magneetsch. 5,5kW 400Vac 3polig spoelcode (7..1) Hulpcontact 1NO, 52,5, 57,5, 46,7, Schroefaansluiting, 220.000 - 690.000, 220.000 - 690.000, DC
De B 7S-30-10 / 1.7W / 24VDC uit de serie Magneetschakelaar / B mini is een compacte 3‑polige mini-magneetschakelaar met 1 NO-hulpcontact en schroefaansluitingen. Ontworpen voor het schakelen en sturen van één- en driefasige lasten tot 5,5 kW (AC-3) en 20 A (AC-1), maar ook voor het betrouwbaar schakelen van stuur- en controlesignalen in woon-, utiliteits- en industrietoepassingen.Deze uitvoering combineert hoge bedrijfszekerheid met een minimale inbouwdiepte. De lage spoelopname maakt directe PLC‑aansturing mogelijk, terwijl de stille, bromvrije spoel zorgt voor een aangename bedrijfsomgeving. Een geïntegreerde beschermingskring met diodes en overspanningsbeveiliging, plus een ingebouwde ontstoorvoorziening, bespaart extra componenten, bedradingstijd en kosten. Daarnaast biedt het product een duidelijke schakelstandindicatie en flexibele montage op DIN-rail of wand, voor snelle en nette integratie in elke kast.
| Breedte | 52,5 |
| Hoogte | 57,5 |
| Diepte | 46,7 |
| Bedrijfsspanning bij AC 60 Hz | 220.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 220.000 - 690.000 |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 24.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 24.000 - 24.000 V |
| Nom. stuurspanning Us bij DC | 24.000 - 24.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 5,5 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 12 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 20 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 2,237 kW |
| Model | Magneetschakelaar / B mini |
