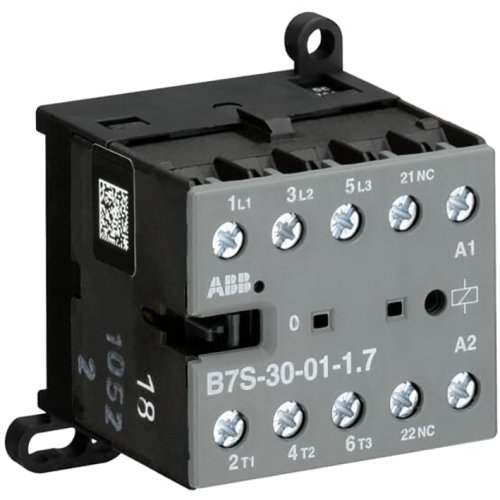

ABB Componenten Mini magneetsch. 5,5kW 400Vac 3polig spoelcode (7..1) Hulpcontact 1NC
Artikelnummer: 20127672
Artikelnummer fabrikant: GJL1313001R7011
EAN Code: 4013614187889
ABB Componenten, Magneetschakelaar / B mini, B 7S-30-01 / 1.7W / 24VDC, Mini magneetsch. 5,5kW 400Vac 3polig spoelcode (7..1) Hulpcontact 1NC, 52,5, 57,5, 46,7, Schroefaansluiting, 220.000 - 690.000, 220.000 - 690.000, DC
De B7S-30-01 mini magneetschakelaar is de compacte keuze voor betrouwbare schakelingen waar ruimte schaars is. Deze 3-polige magneetschakelaar met 1 hulpcontact (1NC) en schroefaansluitingen stuurt één- of driefasige belastingen tot 5,5 kW (AC-3) en 20 A (AC-1) aan, of schakelt besturingssignalen in residentiële, utilitaire en industriële omgevingen. Ideaal voor paneelbouw en moderniseringsprojecten waar consistentie en prestaties tellen.Het type B 7S-30-01 / 1.7W / 24VDC onderscheidt zich door lage spoelopname voor directe aansturing via PLC, een geruisloze, bromvrije spoel en een geïntegreerd beschermcircuit met diodes en overspanningsbeveiliging. De ingebouwde overspanningsonderdrukker elimineert externe dempers, bespaart montage‑tijd en minimaliseert storingsrisico. Extra pluspunten zijn de duidelijke schakelstandindicatie en flexibele montage op rail of wand. Compacte bouw, hoge bedrijfszekerheid en snelle integratie komen hier samen.
| Breedte | 52,5 |
| Hoogte | 57,5 |
| Diepte | 46,7 |
| Bedrijfsspanning bij AC 60 Hz | 220.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 220.000 - 690.000 |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 24.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 24.000 - 24.000 V |
| Nom. stuurspanning Us bij DC | 24.000 - 24.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 5,5 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 12 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 20 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 2,237 kW |
| Model | Magneetschakelaar / B mini |
