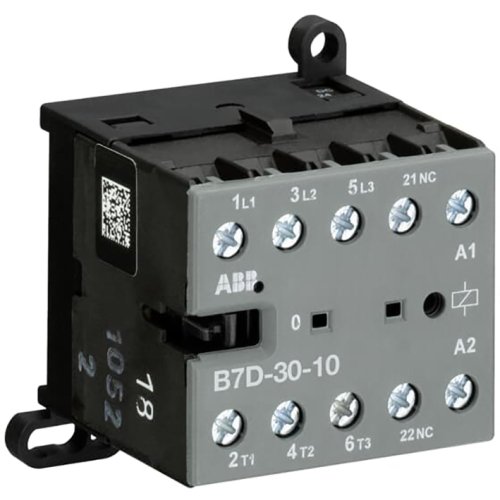

ABB Componenten Mini magneetsch. 5,5kW 400Vac 3polig spoelcode (0..1) Hulpcontact 1NO
Artikelnummer: 20127710
Artikelnummer fabrikant: GJL1317001R0101
EAN Code: 4013614262890
ABB Componenten, Magneetschakelaar / B mini, B 7 D-30-10 / 24 VDC, Mini magneetsch. 5,5kW 400Vac 3polig spoelcode (0..1) Hulpcontact 1NO , 52,5, 57,5, 46,7, Schroefaansluiting, 220.000 - 690.000, 220.000 - 690.000, DC
De B7D-30-10 mini magneetschakelaar 24 VDC is ontworpen voor betrouwbare schakeling en besturing van enkel- en driefasenbelastingen tot 5,5 kW (AC-3) en 20 A (AC-1), of voor het schakelen van stuursignalen. Dankzij het compacte B mini-formaat past hij moeiteloos in krappe schakelkasten in woon-, utiliteits- en industriële omgevingen.Deze 3-polige magneetschakelaar met 1 hulpcontact (1NO) combineert stille, bromvrije werking met geïntegreerde bescherming. De ingebouwde suppressordiode en overspanningsbeveiliging beschermen elektronica en verlengen de levensduur van componenten. Een duidelijke schakelstand-indicatie versnelt controle en diagnose, terwijl schroefaansluitingen een zekere en snelle bekabeling bieden. Montage gaat flexibel op DIN-rail of wand, zodat hij naadloos in bestaande panelen past. Kortom: compact, stil en duurzaam schakelen met maximale betrouwbaarheid.
| Breedte | 52,5 |
| Hoogte | 57,5 |
| Diepte | 46,7 |
| Bedrijfsspanning bij AC 60 Hz | 220.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 220.000 - 690.000 |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 24.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 24.000 - 24.000 V |
| Nom. stuurspanning Us bij DC | 24.000 - 24.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 5,5 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 12 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 20 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 2,237 kW |
| Model | Magneetschakelaar / B mini |
