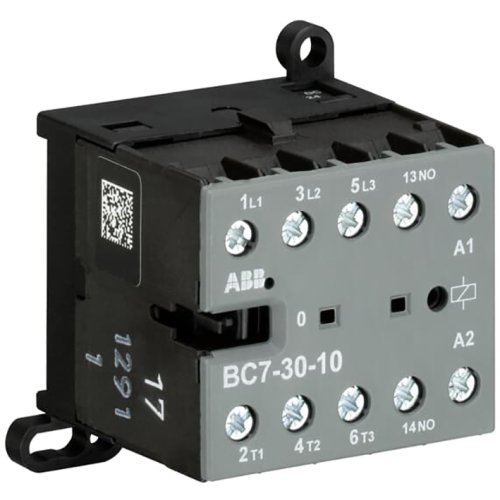

ABB Componenten Mini magneetsch. 5,5kW 400Vac 3polig spoelcode (0..1) Hulpcontact 1NO
Artikelnummer: 20127668
Artikelnummer fabrikant: GJL1313001R0101
EAN Code: 4013614150159
ABB Componenten, Magneetschakelaar / B mini, BC 7-30-10 / 24VDC, Mini magneetsch. 5,5kW 400Vac 3polig spoelcode (0..1) Hulpcontact 1NO, 52,5, 57,5, 46,7, Schroefaansluiting, 220.000 - 690.000, 220.000 - 690.000, DC
De BC7-30-10 mini magneetschakelaar uit de B mini-serie is ontworpen voor betrouwbaar schakelen waar ruimte schaars is. Deze 3‑polige oplossing met 24 VDC-spoel en 1 NO-hulpcontact stuurt één- of driefasige belastingen tot 5,5 kW (AC‑3) en 20 A (AC‑1) aan, van woon- en utiliteitstoepassingen tot industriële besturing en het schakelen van stuurstroomsignalen.Dankzij de compacte bouw bespaart hij ruimte in elke kast, terwijl de trillingsvrije, geruisloze spoel een stille bediening garandeert. De duidelijke schakelstandindicatie versnelt diagnose en onderhoud. Schroefaansluitingen zorgen voor zekere bedrading, en de geïntegreerde rail- of wandmontage maakt snelle, flexibele installatie mogelijk. Het extra hulpcontact biedt directe terugmelding of vergrendeling in besturingscircuits. Zo combineert de BC7-30-10 betrouwbare prestaties met maximaal bedieningsgemak in een compacte vormfactor.
| Breedte | 52,5 |
| Hoogte | 57,5 |
| Diepte | 46,7 |
| Bedrijfsspanning bij AC 60 Hz | 220.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 220.000 - 690.000 |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 24.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 24.000 - 24.000 V |
| Nom. stuurspanning Us bij DC | 24.000 - 24.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 5,5 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 12 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 20 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 2,237 kW |
| Model | Magneetschakelaar / B mini |
