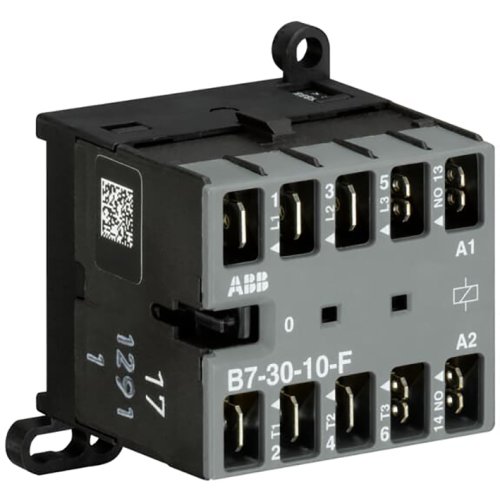

ABB Componenten Mini magneetsch. 5,5kW 400Vac 3polig spoelcode (0..1) Hulpcontact 1NO
Artikelnummer: 20127623
Artikelnummer fabrikant: GJL1311003R0101
EAN Code: 4013614157417
ABB Componenten, Magneetschakelaar / B mini, B 7-30-10-F / 24V 40-450Hz, Mini magneetsch. 5,5kW 400Vac 3polig spoelcode (0..1) Hulpcontact 1NO , 52,5, 57,5, 46,7, Vlaksteekaansluiting, 220.000 - 690.000, 220.000 - 690.000, AC
De B7-30-10-F mini magneetschakelaar is ontworpen voor compacte schakelkasten waar betrouwbaarheid en ruimtebesparing essentieel zijn. Hij stuurt één- en driefaselasten aan tot 5,5 kW (AC-3) en 20 A (AC-1), of schakelt stuursignalen in woningbouw, utiliteit en industriële toepassingen. Met 3 hoofdpolen en 1 hulpcontact (1NO) biedt hij een veelzijdige basis voor motorstart en besturing.Belangrijke pluspunten: een stille 24V 40–450 Hz spoel voor geluidsarme installaties, duidelijke schakelstandindicatie voor snelle diagnose, en Faston vlakstekaansluitingen voor vlotte bedrading. De behuizing is extra compact en geschikt voor zowel DIN-rail- als wandmontage, wat de inbouw flexibel en tijdbesparend maakt. De B mini-serie staat voor consistent schakelen in veeleisende omstandigheden, terwijl het B7-ontwerp helpt om panelen overzichtelijk en onderhoudsvriendelijk te houden.
| Breedte | 52,5 |
| Hoogte | 57,5 |
| Diepte | 46,7 |
| Bedrijfsspanning bij AC 60 Hz | 220.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 220.000 - 690.000 |
| Type stuurspanning | AC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 24.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 24.000 - 24.000 V |
| Nom. stuurspanning Us bij DC | 24.000 - 24.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 5,5 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 12 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 20 A |
| Aansluitwijze hoofdstroomcircuit | Vlaksteekaansluiting |
| Nom. vermogen NEMA | 2,237 kW |
| Model | Magneetschakelaar / B mini |
