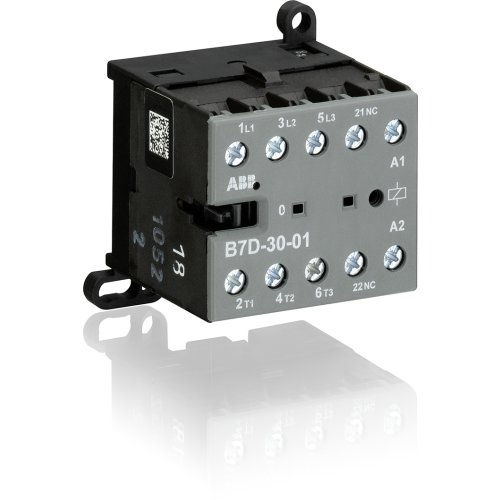

ABB Componenten Mini magneetsch. 5,5kW 400Vac 3polig spoelcode (0..1) Hulpcontact 1NC
Artikelnummer: 20127709
Artikelnummer fabrikant: GJL1317001R0011
EAN Code: 4013614262913
ABB Componenten, Magneetschakelaar / B mini, B 7D-30-01 / 3.5W / 24VDC, Mini magneetsch. 5,5kW 400Vac 3polig spoelcode (0..1) Hulpcontact 1NC , 52,5, 57,5, 46,7, Schroefaansluiting, 220.000 - 690.000, 220.000 - 690.000, DC
B7D-30-01 mini magneetschakelaarDe B7D-30-01 mini magneetschakelaar is ontworpen voor het schakelen en sturen van een- en driefasige belastingen tot 5,5 kW (AC-3) en 20 A (AC-1), evenals voor het schakelen van stuursignalen. Dankzij het compacte formaat past hij moeiteloos in krappe besturingskasten in woon-, utiliteits- en industrietoepassingen.Deze 3-polige uitvoering met 1 hulpcontact (1NC) en 24 VDC-spoel (3,5 W) combineert betrouwbaarheid met stille werking: de spoel werkt zoemvrij en geruisloos. De ingebouwde dempingsdiode en geïntegreerde overspanningsbeveiliging beschermen de kring en verlengen de levensduur van componenten. Een duidelijke schakelstandindicatie vereenvoudigt controle ter plekke. Met schroefaansluitingen en de keuze voor DIN-rail- of wandmontage is de installatie snel en zeker. Compact, duurzaam en servicevriendelijk: klaar voor ruimtebesparende schakelkasten.
| Breedte | 52,5 |
| Hoogte | 57,5 |
| Diepte | 46,7 |
| Bedrijfsspanning bij AC 60 Hz | 220.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 220.000 - 690.000 |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 24.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 24.000 - 24.000 V |
| Nom. stuurspanning Us bij DC | 24.000 - 24.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 5,5 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 12 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 20 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 2,237 kW |
| Model | Magneetschakelaar / B mini |
