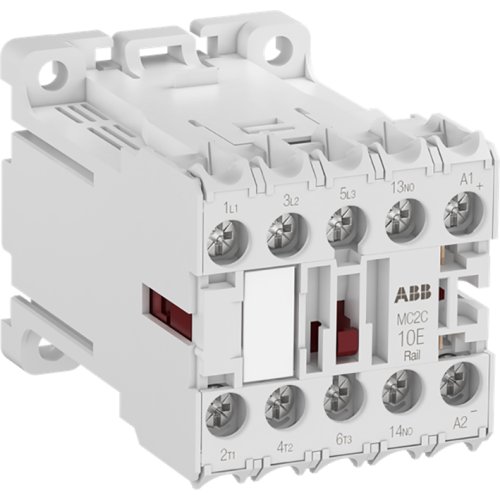

ABB Componenten Mini magneetsch. 5,5kW 400Vac 3polig Spoel 110Vdc Hulpcontact 1NO Rail
Artikelnummer: 20091854
Artikelnummer fabrikant: 1SAL247495R9912
EAN Code: 4013614549243
ABB Componenten, Magneetschakelaar / M mini, MC2C310ARWJD-RAIL, Mini magneetsch. 5,5kW 400Vac 3polig Spoel 110Vdc Hulpcontact 1NO Rail, 440.000 - 690.000, 440.000 - 690.000, DC
MC2C310ARWJD-RAIL uit de Magneetschakelaar / M mini serie is een compacte, 3-polige mini magneetschakelaar voor het schakelen en sturen van enkel- of driefasige lasten tot 5,5 kW (AC-3) of voor het schakelen van besturingssignalen. Toepasbaar in woongebouwen, utiliteit en industriële omgevingen, met flexibele montage op wand of rail.De dimensioneel geoptimaliseerde behuizing bespaart ruimte in krappe schakelkasten zonder in te leveren op prestaties. De 110 Vdc spoel biedt stabiele aansturing in DC-besturingskringen. Een geïntegreerd 1NO hulpcontact vereenvoudigt signalering en vergrendeling. Speciale schroefaansluitingen voor ringtongkabelschoenen zorgen voor een trillingsbestendige, zekere verbinding en versnellen de montage. Zo combineert MC2C310ARWJD-RAIL hoge betrouwbaarheid, snelle bekabeling en maximale paneelruimte-efficiëntie.
| Breedte | 45 |
| Hoogte | 48 |
| Diepte | 68 |
| Bedrijfsspanning bij AC 60 Hz | 440.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 440.000 - 690.000 |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij AC 50HZ | 77.000 - 137.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 77.000 - 137.000 V |
| Nom. stuurspanning Us bij DC | 77.000 - 137.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 5,5 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 12 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 20 A |
| Aansluitwijze hoofdstroomcircuit | Overig |
| Nom. bedrijfsstroom Ie bij AC-4, 400 V | 9 A |
| Nom. vermogen bij AC-4, 400 V | 4 kW |
| Nom. vermogen NEMA | 2,237 kW |
| Model | Magneetschakelaar / M mini |
