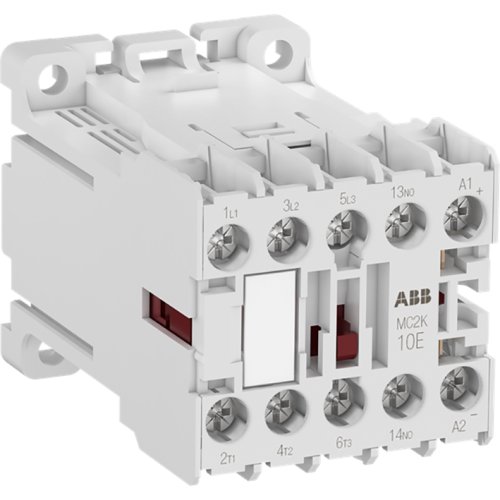

ABB Componenten Mini magneetsch. 5,5kW 400Vac 3polig 1NC Spoel 24Vdc 2w
Artikelnummer: 20091788
Artikelnummer fabrikant: 1SAL103591R9902
EAN Code: 4013614545207
ABB Componenten, Magneetschakelaar / M mini, MC2K301ATD, Mini magneetsch. 5,5kW 400Vac 3polig 1NC Spoel 24Vdc 2w, Schroefaansluiting, 440.000 - 690.000, 440.000 - 690.000, DC
MC2K301ATD uit de Magneetschakelaar / M mini serie is een compacte 3-polige magneetschakelaar voor het schakelen en sturen van enkel- en driefasebelastingen tot 5,5 kW (AC-3) en 20 A/690 V (AC-1), evenals voor het schakelen van stuurstromen. Ideaal voor toepassingen in woonomgevingen, utiliteit en industrie waar hoge prestaties en beperkte inbouwruimte samenkomen.De dimension-optimized behuizing bespaart ruimte in de kast, terwijl schroefaansluitingen de montage snel en zeker maken. De 24 Vdc-spoel met zeer laag verbruik (2 W) maakt directe aansturing via een PLC mogelijk, wat bedrading en energiekosten reduceert. Een geïntegreerd 1 NC-hulpcontact vereenvoudigt signaalterugkoppeling en interlocks. Geschikt voor wand- of railmontage voor maximale flexibiliteit in ontwerp en retrofit. Met MC2K301ATD wordt betrouwbare motoraansturing en signaalschakeling gecombineerd met efficiëntie en installatiegemak.
| Breedte | 45 |
| Hoogte | 48 |
| Diepte | 68 |
| Bedrijfsspanning bij AC 60 Hz | 440.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 440.000 - 690.000 |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 24.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 24.000 - 24.000 V |
| Nom. stuurspanning Us bij DC | 24.000 - 24.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 5,5 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 12 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 20 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. bedrijfsstroom Ie bij AC-4, 400 V | 9 A |
| Nom. vermogen bij AC-4, 400 V | 4 kW |
| Nom. vermogen NEMA | 2,237 kW |
| Model | Magneetschakelaar / M mini |
