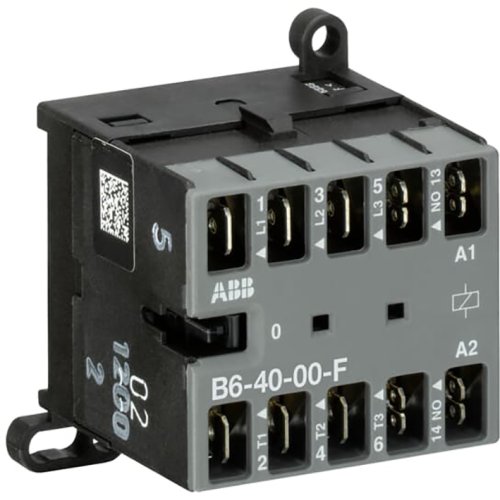

ABB Componenten Mini magneetsch. 4kW 400Vac 4polig spoelcode (8..5) Hulpcontact 0NO +
Artikelnummer: 20127523
Artikelnummer fabrikant: GJL1211203R8005
EAN Code: 4013614189296
ABB Componenten, Magneetschakelaar / B mini, B 6-40-00-F / 380...415V 40-450Hz, Mini magneetsch. 4kW 400Vac 4polig spoelcode (8..5) Hulpcontact 0NO + , 52,5, 57,5, 46,7, Vlaksteekaansluiting, 220.000 - 690.000, 220.000 - 690.000, AC
De B6-40-00-F mini magneetschakelaar is een compacte 4-polige oplossing voor het schakelen en sturen van enkel- en driefase belastingen tot 4 kW (AC-3) en 20 A (AC-1), evenals voor het schakelen van stuur-signalen. Hij voelt zich thuis in woonomgevingen, utiliteit en industriële toepassingen waar betrouwbaarheid en ruimtebesparing cruciaal zijn.Dankzij platte pen-aansluitingen gaat montage snel en zeker, terwijl de fluisterstille spoel zorgt voor comfort in geluidsgevoelige omgevingen. De duidelijke schakelstand-indicatie vergemakkelijkt onderhoud en diagnose. Met geïntegreerde opties voor rail- of wandmontage past hij moeiteloos in compacte besturingspanelen. Het 380…415 V 40–450 Hz spoelbereik en het 4-polige ontwerp bieden extra flexibiliteit voor uiteenlopende schakelschema’s, met consistente prestaties en een lange levensduur.
| Breedte | 52,5 |
| Hoogte | 57,5 |
| Diepte | 46,7 |
| Bedrijfsspanning bij AC 60 Hz | 220.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 220.000 - 690.000 |
| Type stuurspanning | AC |
| Nom. stuurspanning Us bij AC 50HZ | 380.000 - 415.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 380.000 - 415.000 V |
| Nom. stuurspanning Us bij DC | 380.000 - 415.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 4 kW |
| Aantal hoofdcontacten als maakcontact | 4 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 9 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 20 A |
| Aansluitwijze hoofdstroomcircuit | Vlaksteekaansluiting |
| Nom. vermogen NEMA | 1,491 kW |
| Model | Magneetschakelaar / B mini |
