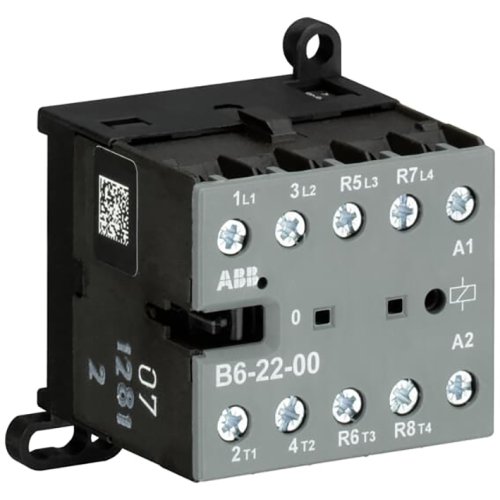

ABB Componenten Mini magneetsch. 4kW 400Vac 4polig spoelcode (0..3) Hulpcontact 0NO +
Artikelnummer: 20127527
Artikelnummer fabrikant: GJL1211501R0003
EAN Code: 4013614081880
ABB Componenten, Magneetschakelaar / B mini, B6-22-00-03, Mini magneetsch. 4kW 400Vac 4polig spoelcode (0..3) Hulpcontact 0NO + , 52,5, 57,5, 46,7, Schroefaansluiting, 220.000 - 690.000, 220.000 - 690.000, AC
De B6-22-00-03 is een compacte magneetschakelaar uit de B mini-serie voor het schakelen en sturen van enkel‑ en driefasige lasten tot 4 kW (AC‑3) en 20 A (AC‑1), evenals voor het schakelen van stuursignalen. Dankzij het 4-polige ontwerp met schroefaansluitingen past hij probleemloos in residentiële, utilitaire en industriële toepassingen waar betrouwbaarheid en ruimtewinst tellen.Uitgerust met een stille spoel en duidelijke schakeltoestandsindicatie werkt hij discreet en geeft hij direct statusfeedback. Rail- of wandmontage is geïntegreerd voor snelle en flexibele installatie. Het compacte formaat minimaliseert paneelruimte, terwijl de robuuste bouw consistent schakelen waarborgt. Met spoelcode 0..3 voor 400 Vac is de juiste variant eenvoudig te selecteren. Wie zoekt naar zekerheid in krappe borden en veeleisende omgevingen, kiest voor de B6-22-00-03.
| Breedte | 52,5 |
| Hoogte | 57,5 |
| Diepte | 46,7 |
| Bedrijfsspanning bij AC 60 Hz | 220.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 220.000 - 690.000 |
| Type stuurspanning | AC |
| Nom. stuurspanning Us bij AC 50HZ | 48.000 - 48.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 48.000 - 48.000 V |
| Nom. stuurspanning Us bij DC | 48.000 - 48.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 4 kW |
| Aantal hoofdcontacten als maakcontact | 2 |
| Aantal hoofdcontacten als verbreekcontact | 2 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 9 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 20 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 1,491 kW |
| Model | Magneetschakelaar / B mini |
