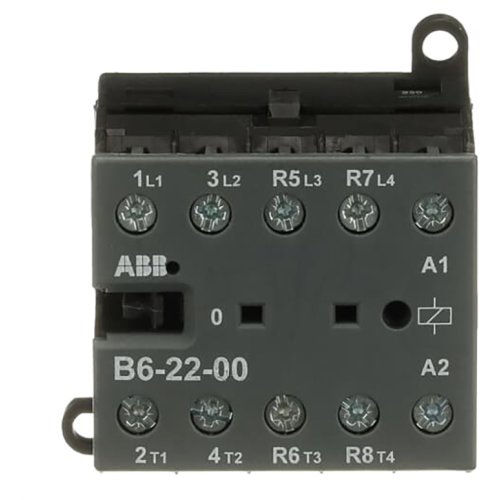

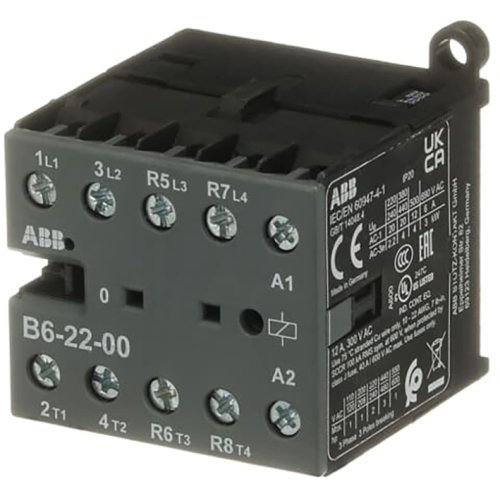

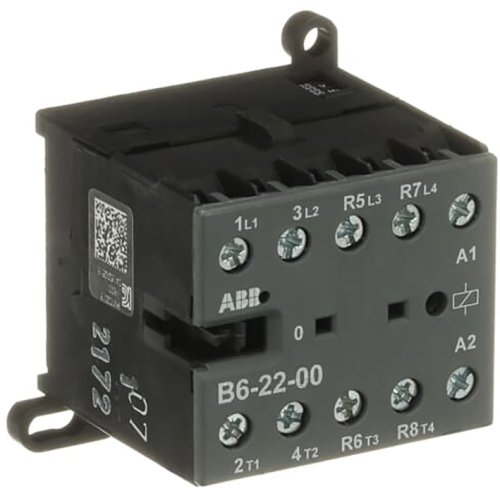

ABB Componenten Mini magneetsch. 4kW 400Vac 4polig spoelcode (0..1) Hulpcontact 0NO +
Artikelnummer: 20127525
Artikelnummer fabrikant: GJL1211501R0001
EAN Code: 4013614052101
ABB Componenten, Magneetschakelaar / B mini, B6-22-00-01, Mini magneetsch. 4kW 400Vac 4polig spoelcode (0..1) Hulpcontact 0NO + , 52,5, 57,5, 46,7, Schroefaansluiting, 220.000 - 690.000, 220.000 - 690.000, AC
De B6-22-00-01 uit de Magneetschakelaar / B mini serie is ontwikkeld voor het schakelen en sturen van enkel- en driefasige belastingen tot 4 kW (AC-3) en 20 A (AC-1), evenals voor het schakelen van besturingssignalen. Dankzij het compacte 4-polige ontwerp past hij moeiteloos in krappe schakelkasten, in woonomgevingen, utiliteit en industriële toepassingen waar betrouwbaarheid cruciaal is.Deze mini magneetschakelaar biedt schroefaansluitingen voor snelle, zekere bedrading, een stille spoel voor geluidsarme panelen en een duidelijke schakelstandindicatie voor directe statuscontrole. De geïntegreerde optie voor montage op rail of tegen de wand vergroot de flexibiliteit bij plaatsing. Met spoelcode (0..1) en zonder ingebouwde hulpcontacten (0NO/0NC) is hij helder in configuratie, compact in bouw en consistent in schakelen—voor stabiele prestaties met minimale inbouwruimte.
| Breedte | 52,5 |
| Hoogte | 57,5 |
| Diepte | 46,7 |
| Bedrijfsspanning bij AC 60 Hz | 220.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 220.000 - 690.000 |
| Type stuurspanning | AC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 24.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 24.000 - 24.000 V |
| Nom. stuurspanning Us bij DC | 24.000 - 24.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 4 kW |
| Aantal hoofdcontacten als maakcontact | 2 |
| Aantal hoofdcontacten als verbreekcontact | 2 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 9 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 20 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 1,491 kW |
| Model | Magneetschakelaar / B mini |
