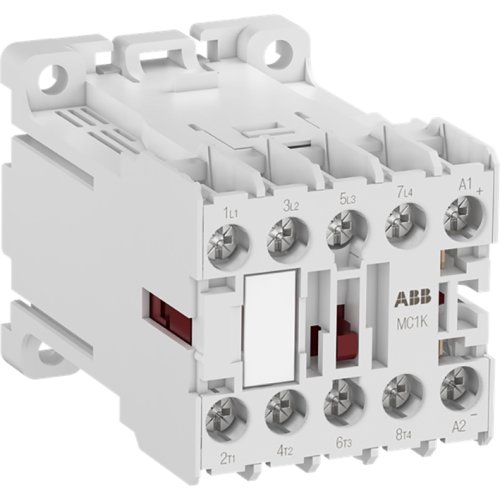

ABB Componenten Mini magneetsch. 4kW 400Vac 4polig Spoel 24Vdc 2w
Artikelnummer: 20091602
Artikelnummer fabrikant: 1SAL100569R9901
EAN Code: 4013614542947
ABB Componenten, Magneetschakelaar / M mini, MC1K400ATD, Mini magneetsch. 4kW 400Vac 4polig Spoel 24Vdc 2w, Schroefaansluiting, 440.000 - 690.000, 440.000 - 690.000, DC
MC1K400ATD uit de Magneetschakelaar / M mini-serie is een compacte 4-polige magneetschakelaar voor het schakelen en besturen van enkel‑ of driefasige lasten tot 4 kW (AC‑3) en 20 A/690 V (AC‑1), evenals stuursignalen. Geschikt voor toepassingen in woningbouw, utiliteit en industrie, met schroefaansluitingen voor betrouwbare bekabeling en wand- of railmontage voor flexibele inbouw.De dimensioneel geoptimaliseerde behuizing bespaart paneelruimte zonder in te leveren op prestaties. De 24 VDC spoel met zeer laag opgenomen vermogen (ca. 2 W) maakt directe aansturing via PLC mogelijk, wat extra relais en energieverlies voorkomt. Vier polen bieden veelzijdigheid in schakelschema’s en redundantie. Het resultaat: snelle integratie, lagere warmteontwikkeling en een nette, efficiënte kastopbouw met een hoge bedrijfszekerheid.
| Breedte | 45 |
| Hoogte | 48 |
| Diepte | 68 |
| Bedrijfsspanning bij AC 60 Hz | 440.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 440.000 - 690.000 |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 24.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 24.000 - 24.000 V |
| Nom. stuurspanning Us bij DC | 24.000 - 24.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 4 kW |
| Aantal hoofdcontacten als maakcontact | 4 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 9 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 20 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. bedrijfsstroom Ie bij AC-4, 400 V | 9 A |
| Nom. vermogen bij AC-4, 400 V | 4 kW |
| Nom. vermogen NEMA | 2,237 kW |
| Model | Magneetschakelaar / M mini |
