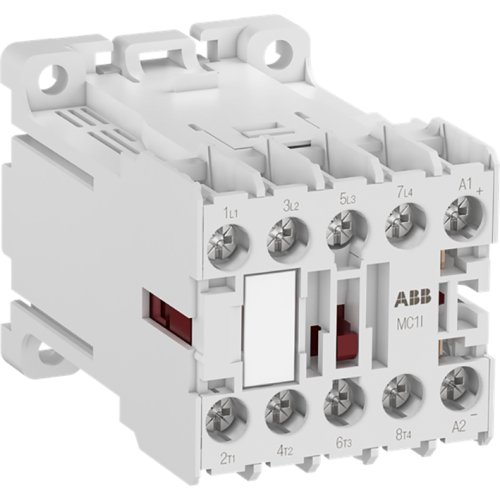

ABB Componenten Mini magneetsch. 4kW 400Vac 4polig Spoel 24Vdc 1,2w
Artikelnummer: 20091636
Artikelnummer fabrikant: 1SAL101840R9901
EAN Code: 4013614542930
ABB Componenten, Magneetschakelaar / M mini, MC1I400ATD, Mini magneetsch. 4kW 400Vac 4polig Spoel 24Vdc 1,2w, Schroefaansluiting, 440.000 - 690.000, 440.000 - 690.000, DC
MC1I400ATD mini magneetschakelaar uit de Magneetschakelaar / M mini serie biedt compacte kracht voor besturing en schakeling. Ideaal voor woon-, utiliteits- en industrietoepassingen waarin enkel- of driefasenlasten tot 4 kW (AC-3) en 20 A / 690 V (AC-1) moeten worden geschakeld, of voor het schakelen van stuursignalen. De 4-polige uitvoering met schroefaansluitingen is geschikt voor wand- of DIN-railmontage.Deze dimensioneel geoptimaliseerde oplossing presteert hoog in krappe besturingskasten. De 24 Vdc-spoel met slechts 1,2 W verbruik kan direct door een PLC worden aangestuurd, wat bedrading vereenvoudigt en energie bespaart. Vier polen geven flexibiliteit in configuratie, van last- tot signaalschakeling. Robuuste aansluittechniek zorgt voor snelle, zekere montage en bedrijfszeker schakelen, zodat installaties compact blijven zonder concessies aan prestaties.
| Breedte | 45 |
| Hoogte | 48 |
| Diepte | 68 |
| Bedrijfsspanning bij AC 60 Hz | 440.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 440.000 - 690.000 |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 24.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 24.000 - 24.000 V |
| Nom. stuurspanning Us bij DC | 24.000 - 24.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 4 kW |
| Aantal hoofdcontacten als maakcontact | 4 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 9 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 20 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. bedrijfsstroom Ie bij AC-4, 400 V | 9 A |
| Nom. vermogen bij AC-4, 400 V | 4 kW |
| Nom. vermogen NEMA | 2,237 kW |
| Model | Magneetschakelaar / M mini |
