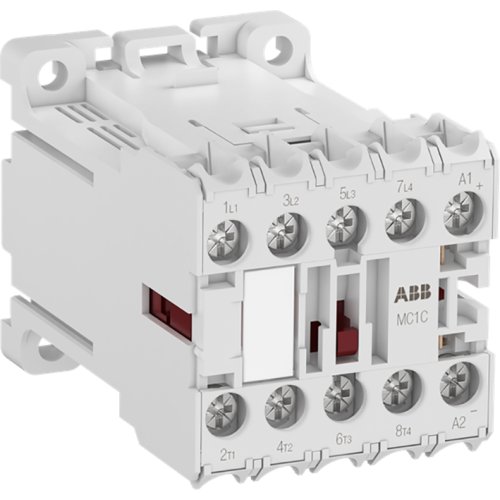

ABB Componenten Mini magneetsch. 4kW 400Vac 4polig Spoel 12Vdc ring tongue
Artikelnummer: 20091643
Artikelnummer fabrikant: 1SAL101859R9901
EAN Code: 4013614544002
ABB Componenten, Magneetschakelaar / M mini, MC1C400ARB, Mini magneetsch. 4kW 400Vac 4polig Spoel 12Vdc ring tongue, 440.000 - 690.000, 440.000 - 690.000, DC
MC1C400ARB mini magneetschakelaar uit de Magneetschakelaar / M mini serie biedt krachtige schakeling in een ultracompact formaat. Ontwikkeld voor het schakelen en sturen van één- en driefasige lasten tot 4 kW (AC-3) en 20 A/690 V (AC-1), evenals het schakelen van besturingssignalen. Toepasbaar in woonomgevingen, utiliteit en industriële installaties.De 4-polige uitvoering met 12 Vdc spoel levert betrouwbare prestaties waar de beschikbare ruimte beperkt is. Speciale schroefklemmen voor ring tongue-aderhulzen zorgen voor een trillingvaste, zekere aansluiting en snelle, foutarme montage. Wand- of railmontage biedt flexibiliteit in elk paneelontwerp. Het compacte ontwerp vermindert kastruimte en draagt bij aan nette bedrading, terwijl de hoge schakelcapaciteit en consistente contactkwaliteit zorgen voor langdurige bedrijfszekerheid. MC1C400ARB combineert ruimtewinst, flexibiliteit en betrouwbaarheid in één oplossing.
| Breedte | 45 |
| Hoogte | 48 |
| Diepte | 68 |
| Bedrijfsspanning bij AC 60 Hz | 440.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 440.000 - 690.000 |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij AC 50HZ | 12.000 - 12.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 12.000 - 12.000 V |
| Nom. stuurspanning Us bij DC | 12.000 - 12.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 4 kW |
| Aantal hoofdcontacten als maakcontact | 4 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 9 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 20 A |
| Aansluitwijze hoofdstroomcircuit | Overig |
| Nom. bedrijfsstroom Ie bij AC-4, 400 V | 9 A |
| Nom. vermogen bij AC-4, 400 V | 4 kW |
| Nom. vermogen NEMA | 2,237 kW |
| Model | Magneetschakelaar / M mini |
