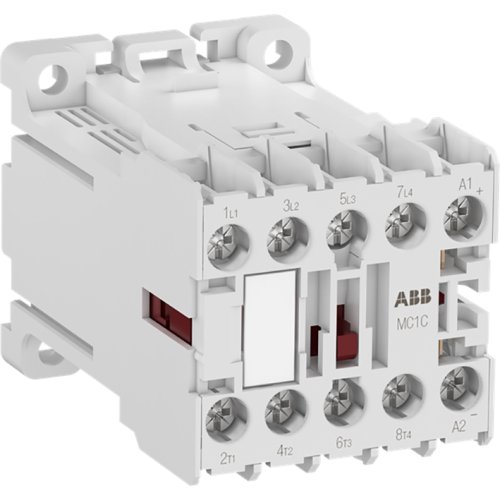

ABB Componenten Mini magneetsch. 4kW 400Vac 4polig Spoel 12Vdc
Artikelnummer: 20091570
Artikelnummer fabrikant: 1SAL100360R9901
EAN Code: 4013614542916
ABB Componenten, Magneetschakelaar / M mini, MC1C400ATB, Mini magneetsch. 4kW 400Vac 4polig Spoel 12Vdc, Schroefaansluiting, 440.000 - 690.000, 440.000 - 690.000, DC
MC1C400ATB is een compacte magneetschakelaar uit de serie Magneetschakelaar / M mini voor het schakelen en sturen van enkel- of driefasige belastingen in woningen, utiliteit en industrie. Dankzij het ruimtebesparende ontwerp past hij moeiteloos in krappe besturingskasten, terwijl hij betrouwbare prestaties levert tot 4 kW (AC-3) en 20 A / 690 V (AC-1), of voor het schakelen van stuursignalen. Ideaal wanneer hoge prestaties nodig zijn en de beschikbare ruimte beperkt is.Belangrijke pluspunten: 4-polige uitvoering voor flexibele toepassingsscenario’s, schroefaansluitingen voor snelle, stevige bekabeling en een 12 Vdc spoel voor veilige, laagspanningsbesturing. De MC1C400ATB kan zowel op wand als op DIN-rail worden gemonteerd, wat montagekeuze en efficiëntie vergroot. Het dimension-optimized ontwerp helpt paneelruimte te besparen en bevordert overzichtelijke opbouw, terwijl consistente schakelbetrouwbaarheid bijdraagt aan bedrijfszekerheid.
| Breedte | 45 |
| Hoogte | 48 |
| Diepte | 68 |
| Bedrijfsspanning bij AC 60 Hz | 440.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 440.000 - 690.000 |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij AC 50HZ | 12.000 - 12.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 12.000 - 12.000 V |
| Nom. stuurspanning Us bij DC | 12.000 - 12.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 4 kW |
| Aantal hoofdcontacten als maakcontact | 4 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 9 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 20 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. bedrijfsstroom Ie bij AC-4, 400 V | 9 A |
| Nom. vermogen bij AC-4, 400 V | 4 kW |
| Nom. vermogen NEMA | 2,237 kW |
| Model | Magneetschakelaar / M mini |
