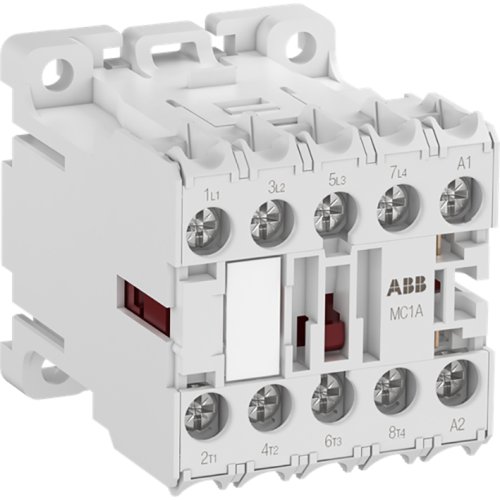

ABB Componenten Mini magneetsch. 4kW 400Vac 4polig
Artikelnummer: 20091692
Artikelnummer fabrikant: 1SAL102160R9901
EAN Code: 4013614543739
ABB Componenten, Magneetschakelaar / M mini, MC1A400AR1, Mini magneetsch. 4kW 400Vac 4polig, 440.000 - 690.000, 440.000 - 690.000, AC
MC1A400AR1 is een compacte mini magneetschakelaar (Magneetschakelaar / M mini) voor het betrouwbaar schakelen en sturen van enkel- en driefasige lasten. Ideaal in krappe besturingskasten in woningbouw, utiliteit en industrie. Geschikt voor motorlasten tot 4 kW bij 400 Vac (AC-3) en voor algemene belastingen tot 20 A / 690 V (AC-1), evenals het schakelen van stuursignalen. Toepasbaar op wand- of DIN-railmontage.De 4-polige uitvoering biedt flexibiliteit in schema’s en verhoogt de ontwerpmarges. Specifieke schroefklemmen voor ringkabelschoenen zorgen voor een robuuste, trillingsbestendige verbinding en snelle, foutloze bekabeling. De dimensioneel geoptimaliseerde bouwvorm bespaart ruimte zonder in te leveren op prestaties, terwijl de stille werking en consistente schakelkracht bijdragen aan een lange levensduur. MC1A400AR1 combineert compacte afmetingen met hoge performance voor betrouwbare besturingsoplossingen.
| Breedte | 45 |
| Hoogte | 48 |
| Diepte | 56 |
| Bedrijfsspanning bij AC 60 Hz | 440.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 440.000 - 690.000 |
| Type stuurspanning | AC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 24.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 24.000 - 24.000 V |
| Nom. stuurspanning Us bij DC | 24.000 - 24.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 4 kW |
| Aantal hoofdcontacten als maakcontact | 4 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 9 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 20 A |
| Aansluitwijze hoofdstroomcircuit | Overig |
| Nom. bedrijfsstroom Ie bij AC-4, 400 V | 9 A |
| Nom. vermogen bij AC-4, 400 V | 4 kW |
| Nom. vermogen NEMA | 2,237 kW |
| Model | Magneetschakelaar / M mini |
