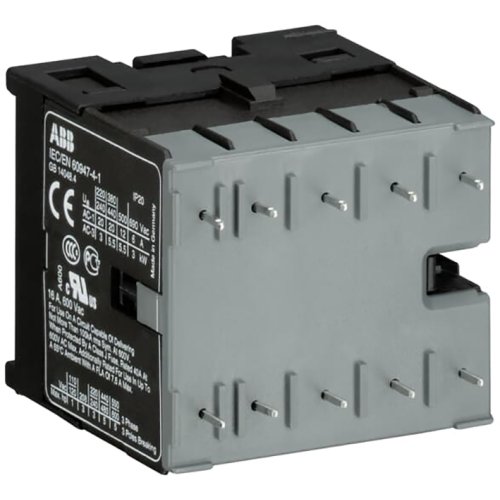

ABB Componenten Mini magneetsch. 4kW 400Vac 3polig spoelcode (8..1) Hulpcontact 1NC Pr
Artikelnummer: 20127587
Artikelnummer fabrikant: GJL1213009R8011
EAN Code: 4013614053429
ABB Componenten, Magneetschakelaar / B mini, BC 6-30-01-P / 1,4W / 24VDC, Mini magneetsch. 4kW 400Vac 3polig spoelcode (8..1) Hulpcontact 1NC Pr, 47,5, 45,2, 47,7, Printplaataansluiting, 220.000 - 690.000, 220.000 - 690.000, DC
De BC6-30-01-P uit de Magneetschakelaar / B mini serie is een compacte 3-polige mini magneetschakelaar voor het schakelen en sturen van één- en driefasige lasten tot 4 kW (AC-3) of 12 A (AC-1), evenals besturingssignalen. Dankzij de printuitvoering met soldeerpennen past hij moeiteloos in krappe kasten en op PCB’s, voor residentiële, commerciële en industriële toepassingen.Deze uitvoering met 24 VDC-spoel (1,4 W) kan direct door een PLC worden aangestuurd, wat extra stuurcomponenten overbodig maakt. De stille, bromvrije spoel verhoogt het comfort in geluidsgevoelige omgevingen, terwijl de duidelijke schakelstandindicatie snelle diagnose mogelijk maakt. Standaard voorzien van 1 NC-hulpcontact biedt hij veilige signaalterugkoppeling. De combinatie van geringe inbouwmaat, lage vermogensopname en hoge betrouwbaarheid maakt de BC6-30-01-P een efficiënte keuze wanneer elke millimeter en elke watt telt.
| Breedte | 47,5 |
| Hoogte | 45,2 |
| Diepte | 47,7 |
| Bedrijfsspanning bij AC 60 Hz | 220.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 220.000 - 690.000 |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 24.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 24.000 - 24.000 V |
| Nom. stuurspanning Us bij DC | 24.000 - 24.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 4 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 9 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 12 A |
| Aansluitwijze hoofdstroomcircuit | Printplaataansluiting |
| Nom. vermogen NEMA | 1,491 kW |
| Model | Magneetschakelaar / B mini |
