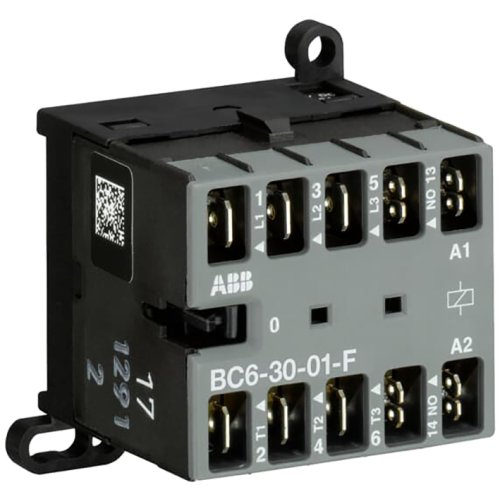

ABB Componenten Mini magneetsch. 4kW 400Vac 3polig spoelcode (8..1) Hulpcontact 1NC Fa
Artikelnummer: 20127579
Artikelnummer fabrikant: GJL1213003R8011
EAN Code: 4013614053245
ABB Componenten, Magneetschakelaar / B mini, BC 6-30-01-F / 1,4W / 24VDC, Mini magneetsch. 4kW 400Vac 3polig spoelcode (8..1) Hulpcontact 1NC Fa, 52,5, 57,5, 46,7, Vlaksteekaansluiting, 220.000 - 690.000, 220.000 - 690.000, DC
De BC6-30-01-F mini magneetschakelaar is ontwikkeld voor betrouwbare schakeling en besturing van een- of driefasige belastingen tot 4 kW (AC-3) en 20 A (AC-1), evenals voor het schakelen van stuurstromen. Dankzij het compacte B mini-formaat past hij moeiteloos in krappe verdeelkasten in woon-, utiliteits- en industriële omgevingen.Deze 3-polige oplossing met 1 hulpcontact (1NC) combineert snelle bekabeling via Faston vlaksteek met een stille, bromvrije 24 VDC-spoel. De lage spoelopname van 1,4 W maakt directe aansturing via een PLC mogelijk, wat bekabeling en componenten bespaart. Extra gebruiksgemak komt van de duidelijke schakelstandindicatie en de geïntegreerde rail- of wandmontage. Spoelcode (8..1) vergemakkelijkt selectie en onderhoud. Kort gezegd: compacte kracht, hoge betrouwbaarheid en snelle installatie in één apparaat.
| Breedte | 52,5 |
| Hoogte | 57,5 |
| Diepte | 46,7 |
| Bedrijfsspanning bij AC 60 Hz | 220.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 220.000 - 690.000 |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 24.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 24.000 - 24.000 V |
| Nom. stuurspanning Us bij DC | 24.000 - 24.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 4 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 9 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 20 A |
| Aansluitwijze hoofdstroomcircuit | Vlaksteekaansluiting |
| Nom. vermogen NEMA | 1,491 kW |
| Model | Magneetschakelaar / B mini |
