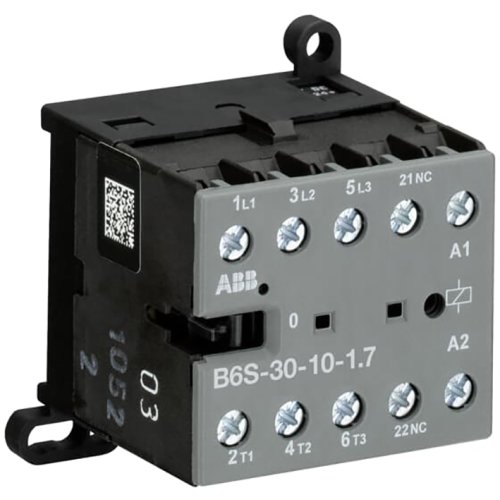

ABB Componenten Mini magneetsch. 4kW 400Vac 3polig spoelcode (7..1) Hulpcontact 1NO
Artikelnummer: 20127571
Artikelnummer fabrikant: GJL1213001R7101
EAN Code: 4013614053030
ABB Componenten, Magneetschakelaar / B mini, B 6S 30-10 / 1,7W / 24VDC, Mini magneetsch. 4kW 400Vac 3polig spoelcode (7..1) Hulpcontact 1NO, 52,5, 57,5, 46,7, Schroefaansluiting, 220.000 - 690.000, 220.000 - 690.000, DC
B6S-30-10 mini magneetschakelaar is de compacte keuze voor betrouwbare schakelingen waar ruimte schaars is. Ontworpen voor het schakelen en sturen van een- of driefasige belastingen tot 4 kW (AC-3) en 20 A (AC-1), evenals voor het schakelen van besturingssignalen. Dankzij 3 hoofdpolen, 1 hulpcontact (1NO) en schroefaansluitingen past hij naadloos in uiteenlopende toepassingen, van utiliteit tot industrie.De lage spoelopname (1,7 W, 24 VDC) maakt directe aansturing via PLC mogelijk en vermindert warmteontwikkeling. De bromvrije, stille spoel verhoogt comfort en betrouwbaarheid. Een geïntegreerde beschermkring met diodes en extra overspanningsbeveiliging, plus een ingebouwde overspanningsonderdrukker, voorkomt externe componenten en bespaart tijd en kosten. Met schakelstandindicatie en keuze voor DIN-rail- of wandmontage is de Magneetschakelaar / B mini snel en foutloos te integreren.
| Breedte | 52,5 |
| Hoogte | 57,5 |
| Diepte | 46,7 |
| Bedrijfsspanning bij AC 60 Hz | 220.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 220.000 - 690.000 |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 24.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 24.000 - 24.000 V |
| Nom. stuurspanning Us bij DC | 24.000 - 24.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 4 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 9 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 20 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 1,491 kW |
| Model | Magneetschakelaar / B mini |
