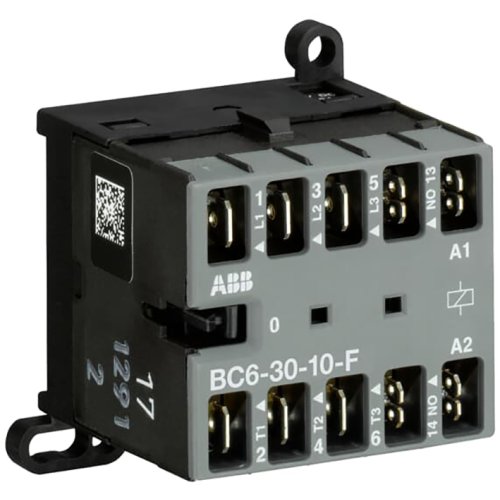

ABB Componenten Mini magneetsch. 4kW 400Vac 3polig spoelcode (5..1) Hulpcontact 1NO Fa
Artikelnummer: 20127578
Artikelnummer fabrikant: GJL1213003R5101
EAN Code: 4013614053238
ABB Componenten, Magneetschakelaar / B mini, BC 6-30-10-F / 2,4W / 17...32VDC, Mini magneetsch. 4kW 400Vac 3polig spoelcode (5..1) Hulpcontact 1NO Fa, 52,5, 57,5, 46,7, Vlaksteekaansluiting, 220.000 - 690.000, 220.000 - 690.000, DC
De BC6-30-10-F is een compacte magneetschakelaar uit de B mini-serie voor het schakelen en sturen van één- en driefasebelastingen tot 4 kW (AC-3) en 20 A (AC-1), evenals voor het schakelen van besturingssignalen. Dankzij het slanke formaat past hij moeiteloos in krappe kasten en is hij geschikt voor toepassingen in woongebouwen, utiliteit en industriële omgevingen waar betrouwbaarheid cruciaal is.Deze 3-polige uitvoering met 1 NO-hulpcontact en Faston vlakstekaansluitingen versnelt de bekabeling en minimaliseert stilstand. De spoel 17…32 VDC met laag verbruik (ca. 2,4 W) maakt directe PLC-aansturing mogelijk, terwijl de geruisloze, bromvrije werking zorgt voor comfort in geluidsgevoelige omgevingen. Een duidelijke schakeltoestandindicatie vereenvoudigt diagnose en service. Montage kan flexibel op DIN-rail of wand, en de 4 kW bij 400 Vac-capaciteit biedt ruime marge voor veelvoorkomende motor- en lastschakelingen.
| Breedte | 52,5 |
| Hoogte | 57,5 |
| Diepte | 46,7 |
| Bedrijfsspanning bij AC 60 Hz | 220.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 220.000 - 690.000 |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij AC 50HZ | 17.000 - 32.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 17.000 - 32.000 V |
| Nom. stuurspanning Us bij DC | 17.000 - 32.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 4 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 9 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 20 A |
| Aansluitwijze hoofdstroomcircuit | Vlaksteekaansluiting |
| Nom. vermogen NEMA | 1,491 kW |
| Model | Magneetschakelaar / B mini |
