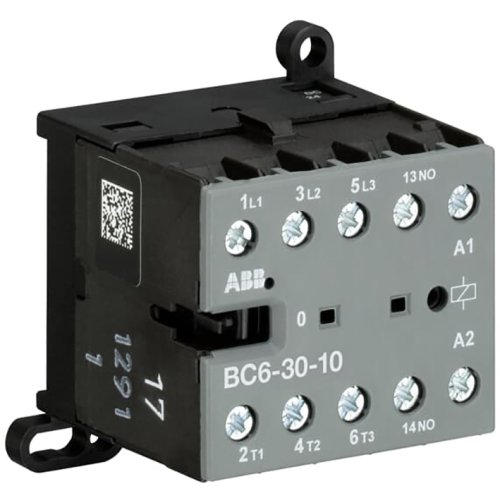

ABB Componenten Mini magneetsch. 4kW 400Vac 3polig spoelcode (5..1) Hulpcontact 1NO
Artikelnummer: 20127568
Artikelnummer fabrikant: GJL1213001R5101
EAN Code: 4013614053009
ABB Componenten, Magneetschakelaar / B mini, BC 6-30-10 / 2,4W / 17...32VDC, Mini magneetsch. 4kW 400Vac 3polig spoelcode (5..1) Hulpcontact 1NO, 52,5, 57,5, 46,7, Schroefaansluiting, 220.000 - 690.000, 220.000 - 690.000, DC
De BC 6-30-10 / 2,4W / 17…32 VDC uit de Magneetschakelaar / B mini serie is een compacte 3-polige mini-magneetschakelaar voor het schakelen en sturen van een- en driefasige lasten. Geschikt voor woon-, utiliteits- en industriële omgevingen, met vermogens tot 4 kW (AC-3) en stromen tot 20 A (AC-1), evenals voor het schakelen van besturingssignalen. De geïntegreerde 1NO-hulpcontact maakt status- en signaalterugkoppeling eenvoudig.Dankzij de lage spoelopname kan de BC6-30-10 direct door een PLC worden aangestuurd, wat extra koppelrelais overbodig maakt. De spoel werkt stil en bromvrij voor betrouwbare werking in geluidsgevoelige toepassingen. Schroefaansluitingen zorgen voor solide bekabeling, terwijl rail- of wandmontage standaard is geïntegreerd voor snelle inbouw. Een duidelijke schakelpositie-indicatie versnelt diagnose en onderhoud. Compacte afmetingen besparen ruimte in de kast zonder concessies aan betrouwbaarheid.
| Breedte | 52,5 |
| Hoogte | 57,5 |
| Diepte | 46,7 |
| Bedrijfsspanning bij AC 60 Hz | 220.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 220.000 - 690.000 |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij AC 50HZ | 17.000 - 32.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 17.000 - 32.000 V |
| Nom. stuurspanning Us bij DC | 17.000 - 32.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 4 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 9 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 20 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 1,491 kW |
| Model | Magneetschakelaar / B mini |
