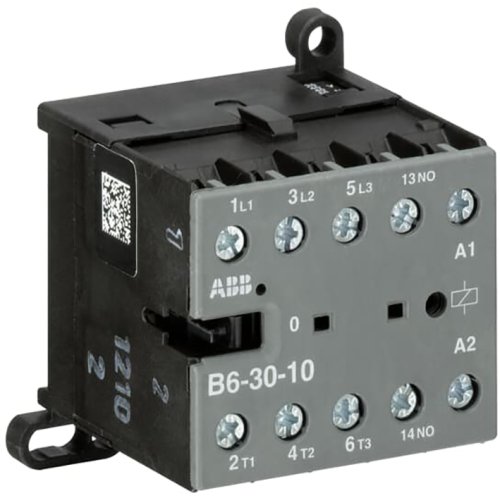

ABB Componenten Mini magneetsch. 4kW 400Vac 3polig spoelcode (0..3) Hulpcontact 1NO
Artikelnummer: 20127493
Artikelnummer fabrikant: GJL1211001R0103
EAN Code: 4013614051234
ABB Componenten, Magneetschakelaar / B mini, B 6-30-10 / 48V 40-450HZ, Mini magneetsch. 4kW 400Vac 3polig spoelcode (0..3) Hulpcontact 1NO, 52,5, 57,5, 46,7, Schroefaansluiting, 220.000 - 690.000, 220.000 - 690.000, AC
De B6-30-10 mini magneetschakelaar is een compacte 3-polige oplossing voor het schakelen en sturen van enkel- en driefasige belastingen tot 4 kW (AC-3) en 20 A (AC-1), of voor het schakelen van stuurstromen. Ideaal in woongebouwen, utiliteit en industriële toepassingen waar betrouwbaarheid en ruimtebesparing cruciaal zijn. Uitgevoerd met 1 hulpcontact (1NO) en schroefaansluitingen voor solide verbindingen.De stille 48 V spoel (40–450 Hz) minimaliseert geluid in kasten en machineomgevingen, terwijl de duidelijke schakelstandindicatie visuele controle versnelt. Dankzij geïntegreerde rail- en wandmontage is de plaatsing flexibel en snel. Het compacte B mini-formaat maakt efficiënte paneelindeling mogelijk zonder concessies aan prestaties. De robuuste bouw en consistente schakeling zorgen voor langdurige bedrijfszekerheid, met een gebruiksvriendelijke installatie en betrouwbare werking in uiteenlopende toepassingen.
| Breedte | 52,5 |
| Hoogte | 57,5 |
| Diepte | 46,7 |
| Bedrijfsspanning bij AC 60 Hz | 220.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 220.000 - 690.000 |
| Type stuurspanning | AC |
| Nom. stuurspanning Us bij AC 50HZ | 48.000 - 48.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 48.000 - 48.000 V |
| Nom. stuurspanning Us bij DC | 48.000 - 48.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 4 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 9 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 20 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 1,491 kW |
| Model | Magneetschakelaar / B mini |
