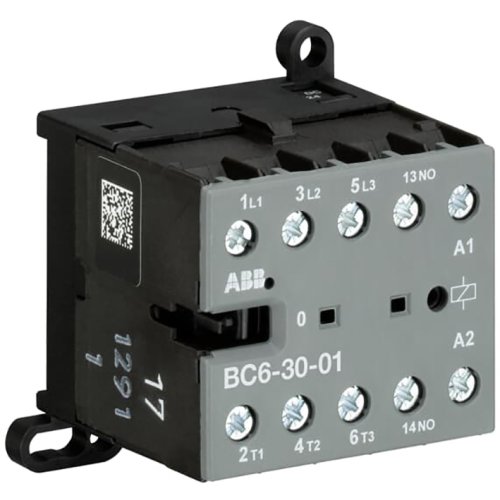

ABB Componenten Mini magneetsch. 4kW 400Vac 3polig spoelcode (0..1) Hulpcontact 1NC
Artikelnummer: 20127559
Artikelnummer fabrikant: GJL1213001R0011
EAN Code: 4013614052828
ABB Componenten, Magneetschakelaar / B mini, BC 6-30-01 / 24VDC, Mini magneetsch. 4kW 400Vac 3polig spoelcode (0..1) Hulpcontact 1NC, 52,5, 57,5, 46,7, Schroefaansluiting, 220.000 - 690.000, 220.000 - 690.000, DC
De BC6-30-01 / 24VDC mini magneetschakelaar uit de B mini-serie is ontworpen voor betrouwbare schakeling in compacte besturingskasten. Hij stuurt één- en driefasebelastingen tot 4 kW (AC-3) en 20 A (AC-1) aan of schakelt stuursignalen in woon-, utiliteits- en industrietoepassingen. De 3-polige uitvoering met 1 hulpcontact (1NC) en schroefaansluitingen zorgt voor een solide, voorspelbare bediening.Deze compacte krachtpatser bespaart kostbare ruimte en levert stille prestaties dankzij een geruisloze, bromvrije 24 VDC-spoel. De duidelijke schakelstandindicatie versnelt diagnose en onderhoud. Montage is flexibel met een geïntegreerde mogelijkheid voor rail- of wandmontage, waardoor inbouw in uiteenlopende kasten eenvoudig is. Het doordachte ontwerp minimaliseert stilstand, verhoogt bedrijfszekerheid en maakt het een logische keuze voor duurzame motor- en signaalsturing waar consistentie en efficiëntie tellen.
| Breedte | 52,5 |
| Hoogte | 57,5 |
| Diepte | 46,7 |
| Bedrijfsspanning bij AC 60 Hz | 220.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 220.000 - 690.000 |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 24.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 24.000 - 24.000 V |
| Nom. stuurspanning Us bij DC | 24.000 - 24.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 4 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 9 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 20 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 1,491 kW |
| Model | Magneetschakelaar / B mini |
