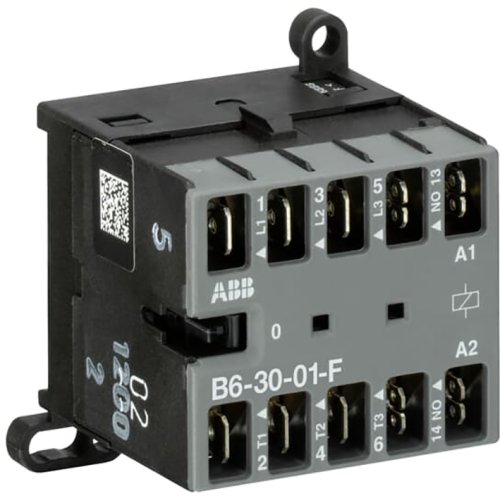

ABB Componenten Mini magneetsch. 4kW 400Vac 3polig spoelcode (0..1) Hulpcontact 1NC
Artikelnummer: 20127500
Artikelnummer fabrikant: GJL1211003R0011
EAN Code: 4013614051364
ABB Componenten, Magneetschakelaar / B mini, B 6-30-01-F / 24V 40-450Hz, Mini magneetsch. 4kW 400Vac 3polig spoelcode (0..1) Hulpcontact 1NC, 52,5, 57,5, 46,7, Vlaksteekaansluiting, 220.000 - 690.000, 220.000 - 690.000, AC
De B6-30-01-F mini magneetschakelaar uit de B mini-serie is ontworpen voor het schakelen en sturen van enkel- en driefase lasten tot 4 kW (AC-3) en 20 A (AC-1), evenals voor het schakelen van besturingssignalen. Door het compacte formaat past hij probleemloos in krappe schakelkasten, zowel in woon-, utiliteits- als industriële toepassingen.Deze 3-polige uitvoering met 1 hulpcontact (1NC) combineert betrouwbaarheid met praktische montage. De stille spoel (24 V, 40–450 Hz) minimaliseert geluid in geluidsgevoelige omgevingen. De vlakstekaansluitingen versnellen bekabeling en service, terwijl de duidelijke schakelstandindicatie directe statuscontrole biedt. Dankzij geïntegreerde opties voor DIN-rail- of wandmontage is installatie flexibel en snel. Het resultaat: consistente schakeling, minder montagemoeite en een langere, storingsarme bedrijfszekerheid in elke panelbouwsituatie.
| Breedte | 52,5 |
| Hoogte | 57,5 |
| Diepte | 46,7 |
| Bedrijfsspanning bij AC 60 Hz | 220.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 220.000 - 690.000 |
| Type stuurspanning | AC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 24.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 24.000 - 24.000 V |
| Nom. stuurspanning Us bij DC | 24.000 - 24.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 4 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 9 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 20 A |
| Aansluitwijze hoofdstroomcircuit | Vlaksteekaansluiting |
| Nom. vermogen NEMA | 1,491 kW |
| Model | Magneetschakelaar / B mini |
