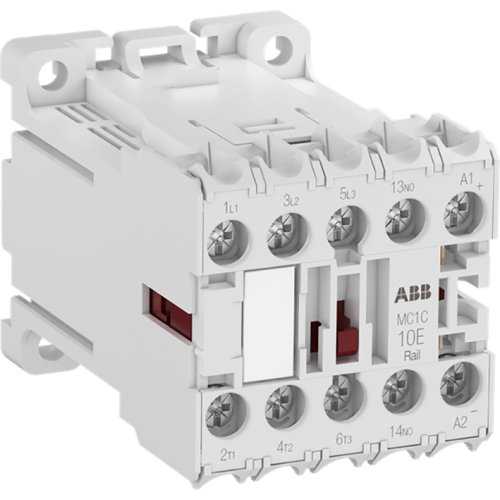

ABB Componenten Mini magneetsch. 4kW 400Vac 3polig Spoel 72Vdc Hulpcontact 1NC Railtoe
Artikelnummer: 20091682
Artikelnummer fabrikant: 1SAL102123R9911
EAN Code: 4013614548789
ABB Componenten, Magneetschakelaar / M mini, MC1C301ARWID-RAIL, Mini magneetsch. 4kW 400Vac 3polig Spoel 72Vdc Hulpcontact 1NC Railtoe, 440.000 - 690.000, 440.000 - 690.000, DC
MC1C301ARWID-RAIL is een compacte magneetschakelaar uit de serie Magneetschakelaar / M mini voor het schakelen en sturen van enkel- of driefasige lasten tot 4 kW (AC-3) bij 400 Vac, of voor het schakelen van stuursignalen. Ideaal voor krappe besturingskasten in woningbouw, utiliteit en industrie. De uitvoering is geschikt voor wand- én railmontage, zodat hij flexibel in vrijwel elke kastconfiguratie past.De 3-polige configuratie met 1 NC-hulpcontact maakt eenvoudige vergrendelingen en statusterugmelding mogelijk. De 72 Vdc-spoel zorgt voor betrouwbare aansturing vanuit gangbare besturingsspanningen. Speciale schroefaansluitingen voor ringoog-adereinden bieden trillingsbestendige, veilige verbindingen en verkorten de bedradingstijd. Ondanks het mini-formaat levert hij hoge prestaties en consistente schakeling tot 20 A / 690 V (AC-1), wat de bedrijfszekerheid verhoogt en de beschikbare paneelruimte maximaal benut.
| Breedte | 45 |
| Hoogte | 48 |
| Diepte | 68 |
| Bedrijfsspanning bij AC 60 Hz | 440.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 440.000 - 690.000 |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij AC 50HZ | 51.000 - 90.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 51.000 - 90.000 V |
| Nom. stuurspanning Us bij DC | 51.000 - 90.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 4 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 9 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 20 A |
| Aansluitwijze hoofdstroomcircuit | Overig |
| Nom. bedrijfsstroom Ie bij AC-4, 400 V | 9 A |
| Nom. vermogen bij AC-4, 400 V | 4 kW |
| Nom. vermogen NEMA | 2,237 kW |
| Model | Magneetschakelaar / M mini |
