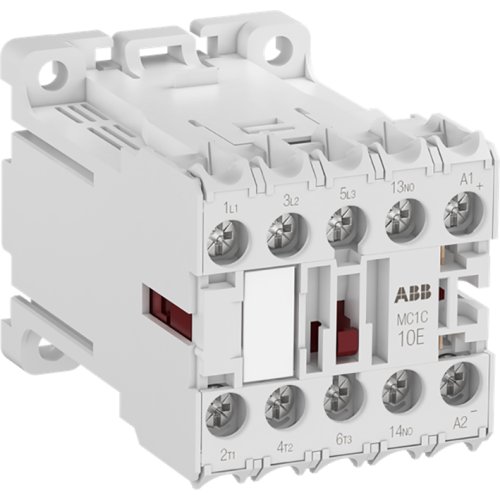

ABB Componenten Mini magneetsch. 4kW 400Vac 3polig Spoel 12Vdc 1NC Hulpcontact ring to
Artikelnummer: 20091641
Artikelnummer fabrikant: 1SAL101848R9901
EAN Code: 4013614543982
ABB Componenten, Magneetschakelaar / M mini, MC1C301ARB, Mini magneetsch. 4kW 400Vac 3polig Spoel 12Vdc 1NC Hulpcontact ring to, 440.000 - 690.000, 440.000 - 690.000, DC
MC1C301ARB is een compacte magneetschakelaar uit de Magneetschakelaar / M mini serie voor het schakelen en besturen van enkel- of driefasige belastingen tot 4 kW (AC-3) en 20 A/690 V (AC-1), of voor het schakelen van stuursignalen. Ideaal in woningbouw, utiliteit en industriële omgevingen waar hoge prestaties in beperkte ruimte nodig zijn.Het dimension-optimized ontwerp bespaart paneelruimte zonder in te leveren op betrouwbaarheid. De 3-polige uitvoering met 1 NC-hulpcontact biedt flexibele besturings- en terugmeldmogelijkheden. Speciale schroefklemmen voor ring tongue einden zorgen voor een trilvaste, veilige aansluiting en verkorten de inbedrijfsteltijd. Dankzij de 12 V DC spoel is het apparaat geschikt voor moderne laagspanningsbesturingen. Wand- of DIN-railmontage maakt integratie in nieuwe en bestaande schakelkasten snel en foutloos.
| Breedte | 45 |
| Hoogte | 48 |
| Diepte | 68 |
| Bedrijfsspanning bij AC 60 Hz | 440.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 440.000 - 690.000 |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij AC 50HZ | 12.000 - 12.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 12.000 - 12.000 V |
| Nom. stuurspanning Us bij DC | 12.000 - 12.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 4 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 9 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 20 A |
| Aansluitwijze hoofdstroomcircuit | Overig |
| Nom. bedrijfsstroom Ie bij AC-4, 400 V | 9 A |
| Nom. vermogen bij AC-4, 400 V | 4 kW |
| Nom. vermogen NEMA | 2,237 kW |
| Model | Magneetschakelaar / M mini |
