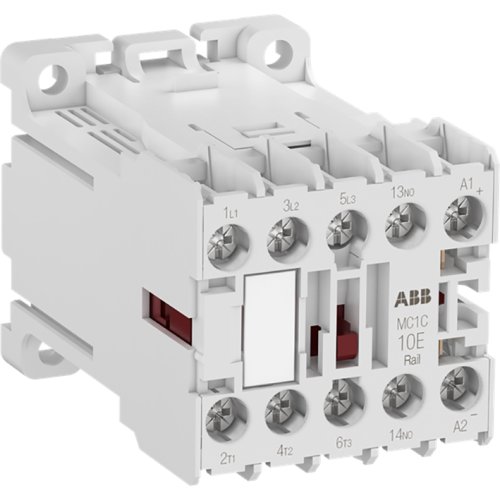

ABB Componenten Mini magneetsch. 4kW 400Vac 3polig Spoel 125Vdc +/-30% Hulpcontact 1NC
Artikelnummer: 20091860
Artikelnummer fabrikant: 1SAL247757R9911
EAN Code: 4013614548062
ABB Componenten, Magneetschakelaar / M mini, MC1C301ATWID-RAIL, Mini magneetsch. 4kW 400Vac 3polig Spoel 125Vdc +/-30% Hulpcontact 1NC, Schroefaansluiting, 440.000 - 690.000, 440.000 - 690.000, DC
De MC1C301ATWID-RAIL uit de serie Magneetschakelaar / M mini is een compacte 3-polige mini magneetschakelaar voor het schakelen en besturen van een- of driefasige belastingen tot 4 kW (AC-3) en 20 A / 690 V (AC-1), evenals voor het schakelen van stuursignalen. Geschikt voor toepassingen in woongebouwen, utiliteit en industrie. De behuizing is geoptimaliseerd voor krappe schakelkasten en kan op wand of rail worden gemonteerd.Belangrijke voordelen: de 125 Vdc spoel met ±30% tolerantie zorgt voor stabiele prestaties bij variërende voedingscondities. De geïntegreerde 1 NC-hulpcontact biedt directe terugmelding en interlock-mogelijkheden. Schroefaansluitingen maken bedrading snel en zeker, terwijl de railtoepassing een nette, tijdbesparende montage ondersteunt. De combinatie van hoge prestaties, compacte afmetingen en veelzijdige montageopties levert betrouwbaarheid en flexibiliteit waar ruimte en continuïteit cruciaal zijn.
| Breedte | 45 |
| Hoogte | 48 |
| Diepte | 68 |
| Bedrijfsspanning bij AC 60 Hz | 440.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 440.000 - 690.000 |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij AC 50HZ | 51.000 - 90.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 51.000 - 90.000 V |
| Nom. stuurspanning Us bij DC | 51.000 - 90.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 4 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 9 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 20 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. bedrijfsstroom Ie bij AC-4, 400 V | 9 A |
| Nom. vermogen bij AC-4, 400 V | 4 kW |
| Nom. vermogen NEMA | 2,237 kW |
| Model | Magneetschakelaar / M mini |
