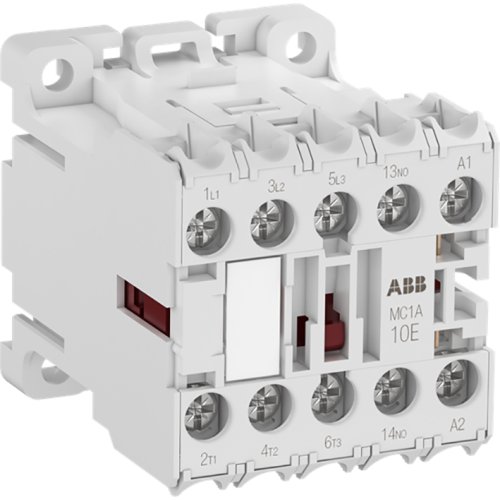

ABB Componenten Mini magneetsch. 4kW 400Vac 3polig
Artikelnummer: 20091760
Artikelnummer fabrikant: 1SAL103399R9901
EAN Code: 4013614543708
ABB Componenten, Magneetschakelaar / M mini, MC1A301AR1, Mini magneetsch. 4kW 400Vac 3polig, 440.000 - 690.000, 440.000 - 690.000, AC
MC1A301AR1 uit de serie Magneetschakelaar / M mini is een compacte 3-polige mini magneetschakelaar voor het schakelen en sturen van enkel- of driefasige lasten tot 4 kW (AC-3) en 20 A/690 V (AC-1), evenals het schakelen van stuursignalen. Dankzij het ruimtebesparende ontwerp past hij moeiteloos in krappe kasten en is hij geschikt voor toepassingen in woningbouw, utiliteit en industrie. Montage kan zowel op de wand als op DIN-rail.De uitvoering omvat 1 verbreek-hulpcontact (1 NC) en speciale schroefklemmen die aansluiten met ringoog-adereindhulzen voor een robuuste, trillingsbestendige verbinding. Dit verkleint de kans op losraken en versnelt een foutloze bekabeling. Het compacte formaat levert hoge prestaties zonder in te boeten op betrouwbaarheid, terwijl de duidelijke klemtoegang en logische opbouw de inbedrijfstelling vereenvoudigen. Een slimme keuze wanneer prestaties, veiligheid en paneelruimte tellen.
| Breedte | 45 |
| Hoogte | 48 |
| Diepte | 56 |
| Bedrijfsspanning bij AC 60 Hz | 440.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 440.000 - 690.000 |
| Type stuurspanning | AC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 24.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 24.000 - 24.000 V |
| Nom. stuurspanning Us bij DC | 24.000 - 24.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 4 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 9 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 20 A |
| Aansluitwijze hoofdstroomcircuit | Overig |
| Nom. bedrijfsstroom Ie bij AC-4, 400 V | 9 A |
| Nom. vermogen bij AC-4, 400 V | 4 kW |
| Nom. vermogen NEMA | 2,237 kW |
| Model | Magneetschakelaar / M mini |
