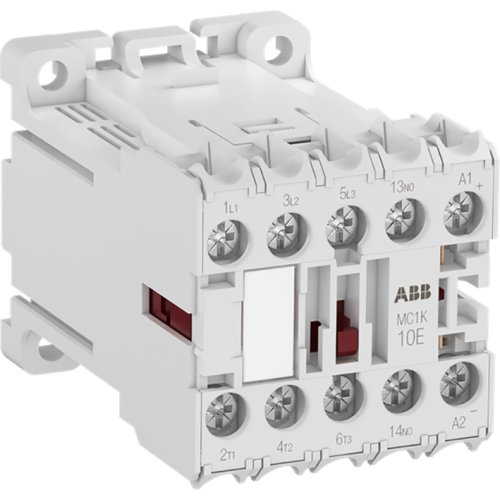

ABB Componenten Mini magneetsch. 4kW 400Vac 3polig 1NO Spoel 24Vdc 2w
Artikelnummer: 20091765
Artikelnummer fabrikant: 1SAL103446R9901
EAN Code: 4013614543975
ABB Componenten, Magneetschakelaar / M mini, MC1K310ARD, Mini magneetsch. 4kW 400Vac 3polig 1NO Spoel 24Vdc 2w, 440.000 - 690.000, 440.000 - 690.000, DC
De MC1K310ARD uit de serie Magneetschakelaar / M mini is ontworpen voor betrouwbare schakeling en besturing van één- en driefasebelastingen tot 4 kW (AC-3), 20 A / 690 V (AC-1), en voor het schakelen van stuursignalen in woningbouw, utiliteit en industrie. Het compacte formaat maakt hem ideaal wanneer de ruimte in de kast beperkt is.Deze 3-polige mini magneetschakelaar met 1 NO-hulpcontact combineert kracht met efficiency. De 24 Vdc spoel met zeer laag verbruik (ca. 2 W) kan direct door een PLC worden aangestuurd, wat energiekosten en extra interfacecomponenten bespaart. Speciale schroefaansluitingen geschikt voor ringkabelschoenen zorgen voor een zekere, snelle montage en trillingsbestendige verbindingen. Flexibele montage op wand of DIN-rail versnelt de opbouw, terwijl de dimensionaal geoptimaliseerde behuizing paneelruimte vrijmaakt en warmteontwikkeling beperkt.
| Breedte | 45 |
| Hoogte | 48 |
| Diepte | 68 |
| Bedrijfsspanning bij AC 60 Hz | 440.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 440.000 - 690.000 |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 24.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 24.000 - 24.000 V |
| Nom. stuurspanning Us bij DC | 24.000 - 24.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 4 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 9 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 20 A |
| Aansluitwijze hoofdstroomcircuit | Overig |
| Nom. bedrijfsstroom Ie bij AC-4, 400 V | 9 A |
| Nom. vermogen bij AC-4, 400 V | 4 kW |
| Nom. vermogen NEMA | 2,237 kW |
| Model | Magneetschakelaar / M mini |
