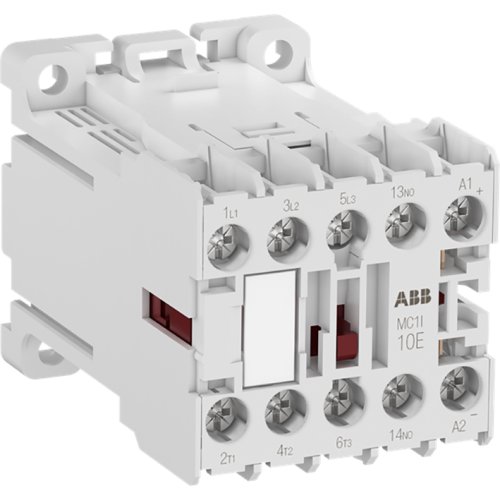

ABB Componenten Mini magneetsch. 4kW 400Vac 3polig 1NO Spoel 24Vdc 1,2w
Artikelnummer: 20091603
Artikelnummer fabrikant: 1SAL100572R9901
EAN Code: 4013614542732
ABB Componenten, Magneetschakelaar / M mini, MC1I310ATD, Mini magneetsch. 4kW 400Vac 3polig 1NO Spoel 24Vdc 1,2w, Schroefaansluiting, 440.000 - 690.000, 440.000 - 690.000, DC
MC1I310ATD uit de Magneetschakelaar / M mini serie is een compact uitgevoerde 3-polige magneetschakelaar voor het schakelen en sturen van enkel- of driefasige belastingen tot 4 kW (AC-3) en 20 A/690 V (AC-1), evenals voor het schakelen van besturingssignalen. Toepasbaar in woongebouwen, utiliteit en industriële omgevingen waar paneelruimte schaars is.De lage-opname 24 Vdc spoel (1,2 W) maakt directe aansturing via PLC mogelijk, wat bekabeling vereenvoudigt en energieverbruik en warmteontwikkeling minimaliseert. De MC1I310ATD beschikt over 1 NO-hulpcontact en schroefaansluitingen voor snelle, zekere bedrading. Geschikt voor wand- of DIN-railmontage, zodat hij flexibel in bestaande of nieuwe kasten past. Het ruimtebesparende ontwerp levert hoge prestaties in een klein formaat, voor betrouwbare schakeling en een nette opbouw van elk besturingspaneel.
| Breedte | 45 |
| Hoogte | 48 |
| Diepte | 68 |
| Bedrijfsspanning bij AC 60 Hz | 440.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 440.000 - 690.000 |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 24.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 24.000 - 24.000 V |
| Nom. stuurspanning Us bij DC | 24.000 - 24.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 4 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 9 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 20 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. bedrijfsstroom Ie bij AC-4, 400 V | 9 A |
| Nom. vermogen bij AC-4, 400 V | 4 kW |
| Nom. vermogen NEMA | 2,237 kW |
| Model | Magneetschakelaar / M mini |
