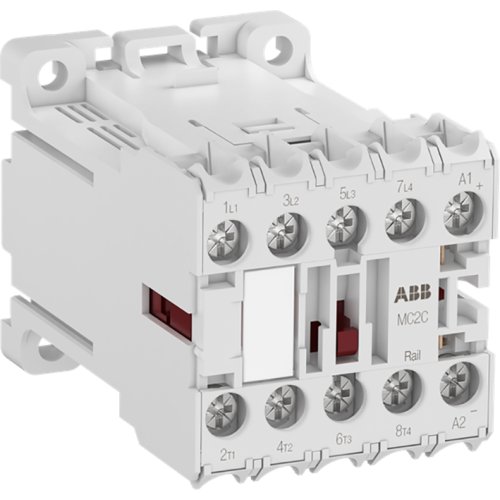

ABB Componenten Mini magneet 5,5kW 400Vac 4p 2NO+2NC
Artikelnummer: 20091848
Artikelnummer fabrikant: 1SAL247485R9912
EAN Code: 4013614548307
ABB Componenten, Magneetschakelaar / M mini, MC2CB00ATWID-RAIL, Mini magneet 5,5kW 400Vac 4p 2NO+2NC, Schroefaansluiting, 440.000 - 690.000, 440.000 - 690.000, DC
De MC2CB00ATWID-RAIL is een mini magneetschakelaar uit de Magneetschakelaar / M mini serie voor het schakelen en bedienen van enkel- en driefasige belastingen. Ideaal in residentiële, commerciële en industriële omgevingen waar compacte afmetingen en betrouwbare aansturing gevraagd zijn. Geschikt voor motorlasten tot 5,5 kW (AC-3) en 20 A / 690 V (AC-1), maar ook voor het schakelen van stuurcircuits.Deze 4-polige, dimensie-geoptimaliseerde uitvoering met schroefaansluitingen biedt hoge prestaties bij minimale inbouwdiepte. Wand- of DIN-railmontage maakt flexibele integratie in nieuwe en bestaande kasten mogelijk. De combinatie 2NO+2NC vergemakkelijkt veelzijdige schakellogica zonder extra componenten. Robuuste constructie en duidelijke klemmen zorgen voor snelle, zekere bekabeling en een langdurig betrouwbare werking, ook bij beperkte ruimte of hoge schakelfrequenties.
| Breedte | 45 |
| Hoogte | 48 |
| Diepte | 68 |
| Bedrijfsspanning bij AC 60 Hz | 440.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 440.000 - 690.000 |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij AC 50HZ | 51.000 - 90.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 51.000 - 90.000 V |
| Nom. stuurspanning Us bij DC | 51.000 - 90.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 5,5 kW |
| Aantal hoofdcontacten als maakcontact | 2 |
| Aantal hoofdcontacten als verbreekcontact | 2 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 12 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 20 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. bedrijfsstroom Ie bij AC-4, 400 V | 9 A |
| Nom. vermogen bij AC-4, 400 V | 4 kW |
| Nom. vermogen NEMA | 2,237 kW |
| Model | Magneetschakelaar / M mini |
