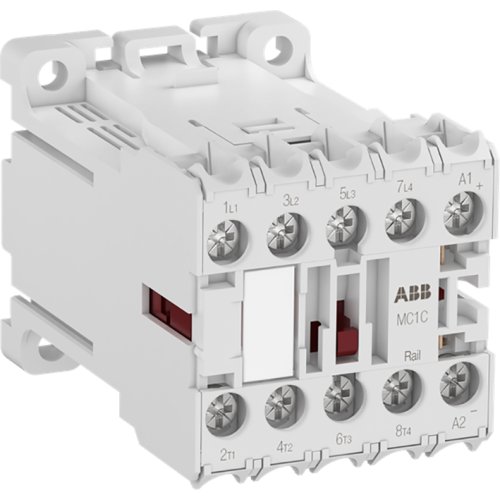

ABB Componenten Mini magneet 4kW 400Vac 4p 2NO+2NC
Artikelnummer: 20091684
Artikelnummer fabrikant: 1SAL102129R9911
EAN Code: 4013614548888
ABB Componenten, Magneetschakelaar / M mini, MC1CB00ARWDD-RAIL, Mini magneet 4kW 400Vac 4p 2NO+2NC, 440.000 - 690.000, 440.000 - 690.000, DC
De MC1CB00ARWDD-RAIL uit de Magneetschakelaar / M mini serie is een compacte 4-polige mini magneetschakelaar voor het schakelen en sturen van één- of driefasige lasten. Ideaal voor toepassingen in woongebouwen, utiliteit en industrie, met vermogens tot 4 kW (AC-3) of 20 A / 690 V (AC-1), evenals voor het schakelen van stuurstromen.Dankzij de dimensioneel geoptimaliseerde behuizing levert hij hoge prestaties waar de ruimte beperkt is. De speciale schroefklemmen voor ringkabelschoenen zorgen voor een snelle, trillingsbestendige en zekere aansluiting. De 4p-configuratie met 2NO + 2NC biedt flexibiliteit in besturingsschema’s. Geschikt voor wand- én railmontage, waardoor hij moeiteloos in nieuwe én bestaande panelen past. Dit maakt de MC1CB00ARWDD-RAIL een betrouwbare keuze voor compacte, overzichtelijke en toekomstbestendige schakelkasten.
| Breedte | 45 |
| Hoogte | 48 |
| Diepte | 68 |
| Bedrijfsspanning bij AC 60 Hz | 440.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 440.000 - 690.000 |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij AC 50HZ | 17.000 - 30.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 17.000 - 30.000 V |
| Nom. stuurspanning Us bij DC | 17.000 - 30.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 4 kW |
| Aantal hoofdcontacten als maakcontact | 2 |
| Aantal hoofdcontacten als verbreekcontact | 2 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 9 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 20 A |
| Aansluitwijze hoofdstroomcircuit | Overig |
| Nom. bedrijfsstroom Ie bij AC-4, 400 V | 9 A |
| Nom. vermogen bij AC-4, 400 V | 4 kW |
| Nom. vermogen NEMA | 2,237 kW |
| Model | Magneetschakelaar / M mini |
