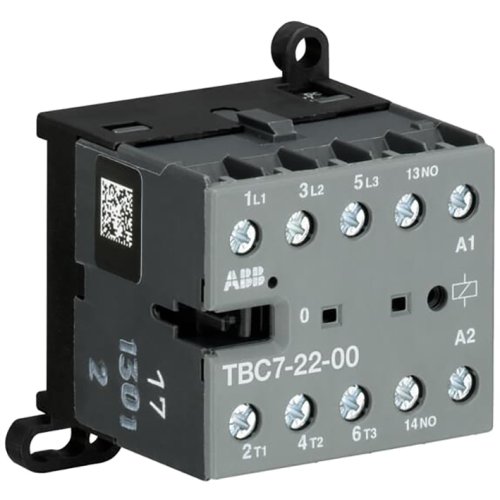

ABB Componenten Mini Hulpmagneetschakelaar
Artikelnummer: 20127700
Artikelnummer fabrikant: GJL1313561R5005
EAN Code: 4013614264245
ABB Componenten, Magneetschakelaar / B mini, TBC7-22-00-55, Mini Hulpmagneetschakelaar, 52,5, 57,5, 46,7, Schroefaansluiting, 220.000 - 690.000, 220.000 - 690.000, DC
TBC7-22-00-55 Mini Hulpmagneetschakelaar uit de serie Magneetschakelaar / B mini is ontworpen voor betrouwbare schakeling in krappe ruimtes. Dit compacte 4-polige apparaat met schroefaansluitingen stuurt enkel- of driefasige lasten aan tot 5,5 kW (AC-3) en 20 A (AC-1), of schakelt stuursignalen. Toepasbaar in woningbouw, utiliteit en industriële omgevingen, waar continuïteit en ruimtebesparing tellen.De stille, bromvrije spoel voorkomt hinderlijk geluid in kasten en ruimten, terwijl de duidelijke schakelstandindicatie snelle controle biedt. Dankzij geïntegreerde DIN-rail- of wandmontage gaat inbouwen vlot en netjes, en de robuuste constructie zorgt voor langdurige betrouwbaarheid. Het compacte formaat vergemakkelijkt paneellay-out en kabelrouting, en de 4-polige configuratie biedt flexibiliteit voor uiteenlopende schema’s en stuurkringen. Zo combineert het product prestaties, overzicht en montagesnelheid in één compacte oplossing.
| Breedte | 52,5 |
| Hoogte | 57,5 |
| Diepte | 46,7 |
| Bedrijfsspanning bij AC 60 Hz | 220.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 220.000 - 690.000 |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij DC | 50.000 - 90.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 5,5 kW |
| Aantal hoofdcontacten als maakcontact | 2 |
| Aantal hoofdcontacten als verbreekcontact | 2 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 12 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 20 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Model | Magneetschakelaar / B mini |
