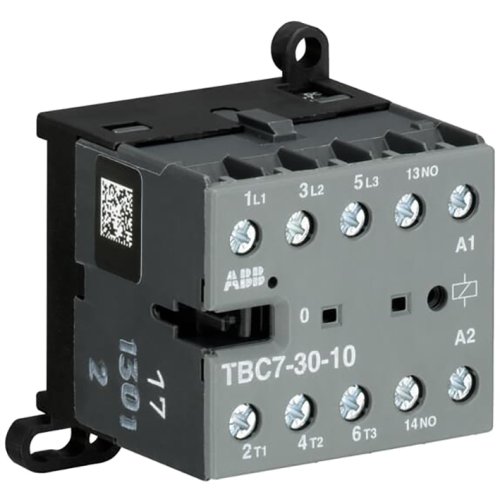

ABB Componenten Mini Hulpmagneetschakelaar
Artikelnummer: 20127691
Artikelnummer fabrikant: GJL1313061R6108
EAN Code: 4013614313691
ABB Componenten, Magneetschakelaar / B mini, TBC7-30-10-68, Mini Hulpmagneetschakelaar, 52,5, 57,5, 46,7, Schroefaansluiting, 220.000 - 690.000, 220.000 - 690.000, DC
De TBC7-30-10-68 is een compacte mini hulpmagneetschakelaar voor betrouwbare schakeling in krappe ruimtes. Hij stuurt enkel- of driefasige belastingen tot 5,5 kW (AC-3) en 20 A (AC-1) aan of schakelt stuurcircuits in woon-, utiliteits- en industriële omgevingen. Dit maakt hem een krachtige keuze voor motorstart, licht- en HVAC-toepassingen waar continuïteit telt.De Magneetschakelaar / B mini-serie onderscheidt zich door een stille, bromvrije spoel die het geluidsniveau laag houdt, een duidelijke schakelstandindicatie voor snelle diagnose en schroefaansluitingen voor zeker en efficiënt bekabelen. Dankzij de geïntegreerde mogelijkheid voor rail- of wandmontage is plaatsing flexibel en tijdbesparend. Het compacte ontwerp bespaart paneelruimte, terwijl de robuuste opbouw zorgt voor stabiele prestaties en een lange levensduur. Resultaat: voorspelbare schakeling, minder stilstand en een nette, overzichtelijke opbouw.
| Breedte | 52,5 |
| Hoogte | 57,5 |
| Diepte | 46,7 |
| Bedrijfsspanning bij AC 60 Hz | 220.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 220.000 - 690.000 |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij DC | 140.000 - 260.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 5,5 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 12 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 20 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Model | Magneetschakelaar / B mini |
