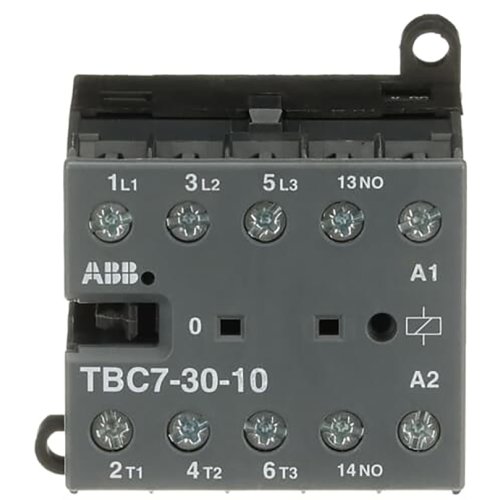

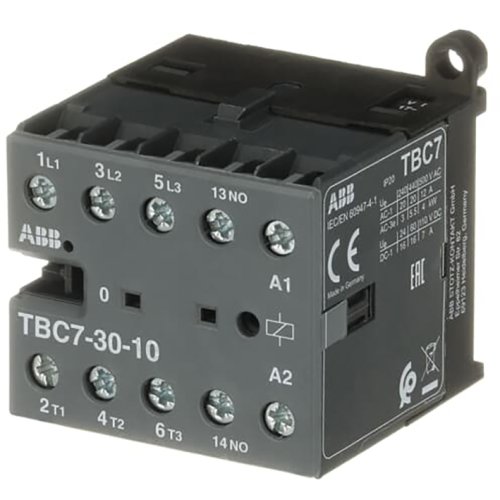

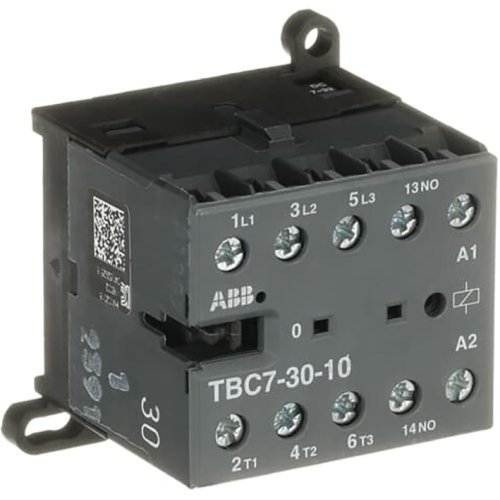

ABB Componenten Mini Hulpmagneetschakelaar
Artikelnummer: 20127686
Artikelnummer fabrikant: GJL1313061R5101
EAN Code: 4013614224713
ABB Componenten, Magneetschakelaar / B mini, TBC7-30-10-51, Mini Hulpmagneetschakelaar, 52,5, 57,5, 46,7, Schroefaansluiting, 220.000 - 690.000, 220.000 - 690.000, DC
De TBC7-30-10-51 is een compacte mini-hulpmagneetschakelaar uit de Magneetschakelaar / B mini serie voor het schakelen en besturen van enkel- en driefasige lasten tot 5,5 kW (AC-3) en 20 A (AC-1), evenals voor het schakelen van stuurstromen. Toepasbaar in woningbouw, utiliteit en industriële omgevingen waar betrouwbaarheid en ruimtebesparing cruciaal zijn.Hij biedt 3 hoofdpolen met 1 hulpcontact en schroefaansluitingen voor snelle, zekere bedrading. De stille, bromvrije spoel verhoogt comfort en verlaagt storingsrisico’s, terwijl de duidelijke schakelstandindicatie directe statuscontrole geeft. Dankzij geïntegreerde rail- of wandmontage is installatie flexibel en tijdbesparend. Het robuuste ontwerp staat voor consistente schakeling, lage onderhoudsbehoefte en een lange levensduur—ideaal voor compacte besturingskasten en retrofitprojecten.
| Breedte | 52,5 |
| Hoogte | 57,5 |
| Diepte | 46,7 |
| Bedrijfsspanning bij AC 60 Hz | 220.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 220.000 - 690.000 |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij DC | 17.000 - 32.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 5,5 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 12 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 20 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Model | Magneetschakelaar / B mini |
